专利号: 2020224639709
申请人: 张彭豪
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

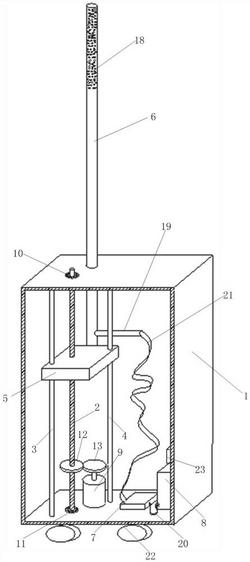

1.一种土木工程施工用降尘装置,其特征在于,包括:箱体、螺杆、第一升降杆、第二升降杆、升降块、出水喷管、水泵、储水箱、驱动电机、第一轴承、第二轴承、驱动齿轮、从动齿轮;

所述第一轴承设置在所述螺杆的一端,所述第二轴承设置在所述螺杆的另一端,所述第一轴承固定在所述箱体的内顶壁上,所述第二轴承固定在所述箱体的内底壁上,所述第一升降杆与所述第二升降杆分别设置在所述螺杆的两侧,所述第一升降杆的轴线、所述第二升降杆的轴线、所述螺杆的轴线两两平行;在所述升降块的中部开设有与所述螺杆的螺纹适配的螺纹孔,所述螺杆贯穿所述升降块,且所述螺杆与所述升降块螺纹连接;在所述升降块上开设有与所述第一升降杆适配的第一通孔,在所述升降块上开设有与所述第二升降杆适配的第二通孔,所述第一升降杆通过所述第一通孔与所述升降块滑动连接,所述第二升降杆通过所述第二通孔与所述升降块滑动连接,所述出水喷管为两端封闭的管道,在所述出水喷管的侧壁上开设有多个通孔,在每一个所述通孔处均设置一个雾化喷头;所述出水喷管的底部与所述升降块的侧壁固定连接;

所述驱动齿轮同轴设置在所述螺杆的底部侧壁上,所述螺杆贯穿所述驱动齿轮,所述从动齿轮设置在所述驱动电机的转动端,所述从动齿轮与所述驱动齿轮啮合传动;

在所述出水喷管的侧壁上焊接有连通出水喷管内部的钢制进水管道,所述水泵的进水端通过第一管道连通所述储水箱,所述水泵的出水端通过软质管道连通所述钢制进水管道;所述软质管道的长度大于所述箱体的高度。

2.根据权利要求1所述的土木工程施工用降尘装置,其特征在于,在所述箱体的底部设置有多个万向轮。

3.根据权利要求1所述的土木工程施工用降尘装置,其特征在于,还包括电源;所述电源分别连接所述水泵、所述驱动电机。
