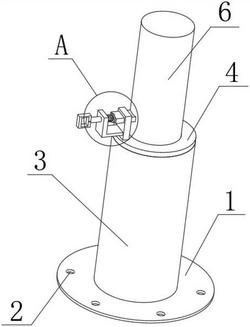

1.用于煤矿巷道的挡车辊装置,其特征在于:包括安装板(1),所述安装板(1)的内部开设有安装孔(2),所述安装板(1)的上方固定连接有套筒(3),所述套筒(3)远离安装板(1)的一侧固定连接有封板(4);
其中,所述安装板(1)靠近套筒(3)的一侧固定连接有导向杆(5),所述封板(4)的内部滑动连接有内柱(6),所述内柱(6)的内部开设有导向槽(7),所述导向杆(5)的外表面套接有第一弹簧(8),所述内柱(6)的外表面固定连接有限位环(9);
所述封板(4)远离套筒(3)的一侧固定连接有连接板(10),所述连接板(10)的内部滑动连接有固定板(11),所述连接板(10)的一侧固定连接有支撑板(12),所述固定板(11)的一侧固定连接有限位片(13),所述限位片(13)远离固定板(11)的一侧固定连接有圆柱(14),所述圆柱(14)的外表面套接有第二弹簧(15),所述圆柱(14)远离限位片(13)的一端固定连接有拉环(16)。
2.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述安装孔(2)位于安装板(1)的内部,所述安装孔(2)的数量为六个,六个所述安装孔(2)圆周阵列在安装板(1)的内部。
3.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述安装板(1)的形状为圆形,所述封板(4)的外径与套筒(3)的外径相适配,所述导向杆(5)的长度大于套筒(3)的长度,所述导向杆(5)的长度大于内柱(6)的长度。
4.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述导向杆(5)位于套筒(3)的内部,所述内柱(6)的直径与封板(4)的内径相适配。
5.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述内柱(6)与导向杆(5)滑动连接,所述导向杆(5)位于内柱(6)的内部,所述导向槽(7)的直径与导向杆(5)的直径相适配。
6.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述第一弹簧(8)位于内柱(6)与安装板(1)之间,所述限位环(9)位于套筒(3)的内部,所述限位环(9)与套筒(3)滑动连接,所述限位环(9)的直径大于封板(4)的内径。
7.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述固定板(11)贯穿连接板(10),所述固定板(11)与内柱(6)滑动连接,所述支撑板(12)的形状为L形。
8.根据权利要求1所述的用于煤矿巷道的挡车辊装置,其特征在于:所述限位片(13)的直径大于圆柱(14)的直径,所述第二弹簧(15)位于限位片(13)与支撑板(12)之间,所述圆柱(14)与支撑板(12)滑动连接,所述圆柱(14)贯穿支撑板(12)。
