专利号: 2020224894350
申请人: 桐庐华隆五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

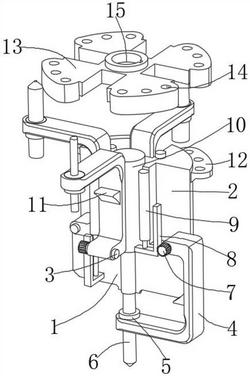

1.一种螺母攻牙机,包括主体(1),其特征在于:所述主体(1)内部的四角处皆设置有活动槽(2),四组所述活动槽(2)内部的底端活动设置有支撑轴(3),四组所述支撑轴(3)一端的中心位置处固定设置有位于主体(1)内部的齿轮(7),所述主体(1)内部四角处设置有与齿轮(7)相啮合的齿条(8),所述主体(1)内部的四角处皆设置有与齿条(8)相配合的电动推杆(9),四组所述支撑轴(3)的外侧固定设置有与活动槽(2)相配合的翻转架(4),四组所述翻转架(4)底部末端的中心位置皆固定设置有锁紧套(5),四组所述锁紧套(5)内部分别固定设置有规格不同的丝锥(6)。

2.根据权利要求1所述的一种螺母攻牙机,其特征在于:所述主体(1)内部的中心位置处设置有输出端贯穿主体(1)底部的主气缸(10),且主气缸(10)输出端的末端与丝锥(6)上表面相接触。

3.根据权利要求1所述的一种螺母攻牙机,其特征在于:所述主体(1)外侧顶部的四角处皆固定有固定板(12),所述主体(1)顶部设置有与固定板(12)相配合的安装板(13),所述安装板(13)顶部的中心位置处设置有配合槽(15)。

4.根据权利要求3所述的一种螺母攻牙机,其特征在于:所述安装板(13)边缘位置处均匀设置有多组螺纹孔(14),且固定板(12)内部与螺纹孔(14)对应的位置处设置有通孔,且通孔内侧设置有内螺纹。

5.根据权利要求1所述的一种螺母攻牙机,其特征在于:所述支撑轴(3)、齿轮(7)、齿条(8),电动推杆(9)的数量皆为四组,所述主体(1)内部皆设置有与齿轮(7)、齿条(8)相配合的空腔。

6.根据权利要求1所述的一种螺母攻牙机,其特征在于:四组所述翻转架(4)的内侧皆固定设置有延伸至主体(1)内部的限位块(11),所述主体(1)外侧底部的四角处皆设置有与限位块(11)相配合的限位槽(16)。
