专利号: 2020225481533
申请人: 苏州凯灵箱包有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

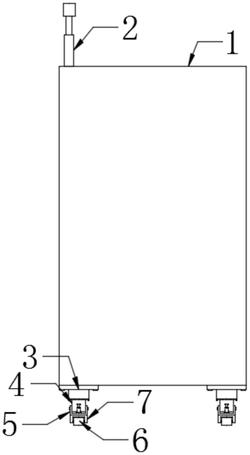

1.一种箱包用减震轮,其特征在于:包括在箱包(1)下端面左右两侧对称安装的缓冲底座(3),所述缓冲底座(3)内环形侧面卡装有轴承(9),所述缓冲底座(3)下侧焊接有支撑座(4),所述支撑座(4)前后端面对称安装有固定块(10),所述支撑座(4)前后两侧对称安装有支撑筒(12),所述支撑筒(12)内部卡装有减振弹簧(14),所述支撑筒(12)内部上侧套装有缓冲杆(11),所述支撑座(4)内部下侧穿插有高强度螺栓(8),所述支撑座(4)下侧焊接有第一支座(5),所述第一支座(5)上端面前后两侧对称安装有第二支座(13),所述第一支座(5)下端面焊接有支撑架(7),所述支撑架(7)内侧安装有滚轮(6)。

2.根据权利要求1所述的一种箱包用减震轮,其特征在于:所述缓冲底座(3)等规格安装有四组,四组所述缓冲底座(3)下端面均安装有定位盖(31),所述支撑座(4)等规格安装有四组,四组所述支撑座(4)上端面均焊接有圆形撑块(41),且圆形撑块(41)与轴承(9)相匹配。

3.根据权利要求1所述的一种箱包用减震轮,其特征在于:所述固定块(10)等规格安装有多组,所述固定块(10)右端面中间位置卡装有第一销轴(101),所述第一销轴(101)等规格安装有八组,所述缓冲杆(11)等规格套装有八组,八组所述缓冲杆(11)内部上侧均开设有贯穿孔,且贯穿孔与第一销轴(101)相匹配。

4.根据权利要求1所述的一种箱包用减震轮,其特征在于:所述缓冲杆(11)下端面焊接有防脱片(111),所述防脱片(111)、减振弹簧(14)和支撑筒(12)均等规格安装有八组,八组所述支撑筒(12)内部均开设有限位行腔,且限位行腔与防脱片(111)和减振弹簧(14)相匹配。

5.根据权利要求1所述的一种箱包用减震轮,其特征在于:所述第二支座(13)等规格安装有八组,八组所述第二支座(13)内部中间位置均安装有第二销轴(131),所述支撑筒(12)内部下侧开设有通孔,且通孔与第二销轴(131)相匹配。

6.根据权利要求1所述的一种箱包用减震轮,其特征在于:所述缓冲杆(11)和支撑筒(12)均为45度倾斜状,所述滚轮(6)和支撑架(7)均安装有四组。
