专利号: 2020225485587
申请人: 昆山达宇特机电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

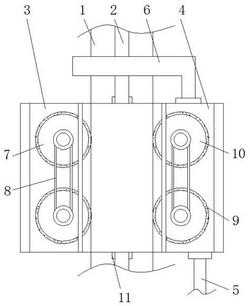

1.一种LCD和OLED屏体隧道清洗机喷淋机构,包括屏柱(1)、第一安装架(3)和出水管道(6),其特征在于:所述屏柱(1)的后端外侧设有导向条(2),且屏柱(1)的外侧连接有第一安装架(3),所述第一安装架(3)的一端连接有转动座(12),且转动座(12)的另一端连接有第二安装架(4),所述第二安装架(4)底端连接有进水管道(5),且进水管道(5)的另一端连接有出水管道(6),所述第一安装架(3)内连接有第一限位轮(7),且第一限位轮(7)的前端设有传动带(8),所述第二安装架(4)内连接有第二限位轮(10),且第二限位轮(10)的外侧连接有硅胶垫(9),所述第一安装架(3)的前端内表面设有定位框(11),且定位框(11)内设有滚珠(15),所述第一安装架(3)前端外表面分别设有连接头(13)和第一电机(16),且连接头(13)内连接有螺杆(14),所述第二安装架(4)的前端外表面设有第二电机(17),所述出水管道(6)的内表面设有通水孔(18),且通水孔(18)的前端设有分流球(19)。

2.根据权利要求1所述的一种LCD和OLED屏体隧道清洗机喷淋机构,其特征在于:所述第一安装架(3)与第二安装架(4)为相同结构,且第一安装架(3)与第二安装架(4)为转动连接。

3.根据权利要求1所述的一种LCD和OLED屏体隧道清洗机喷淋机构,其特征在于:所述出水管道(6)呈圆弧形结构,且出水管道(6)内表面等间距分布有分流球(19),并且出水管道(6)与第二安装架(4)为转动连接。

4.根据权利要求1所述的一种LCD和OLED屏体隧道清洗机喷淋机构,其特征在于:所述第一限位轮(7)和第二限位轮(10)均与屏柱(1)为活动连接,且第一限位轮(7)和第二限位轮(10)均与传动带(8)为贴合连接。

5.根据权利要求1所述的一种LCD和OLED屏体隧道清洗机喷淋机构,其特征在于:所述定位框(11)呈L状结构,且定位框(11)与导向条(2)为卡合连接。

6.根据权利要求1所述的一种LCD和OLED屏体隧道清洗机喷淋机构,其特征在于:所述连接头(13)对称设置在第一安装架(3)和第二安装架(4)前端,且连接头(13)与螺杆(14)为螺纹连接。
