专利号: 2020225501359
申请人: 王海
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

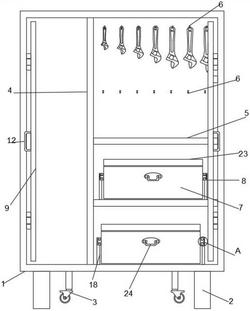

1.一种城市公共服务综合工具箱,其特征在于:包括箱体(1),所述箱体(1)底部焊接有四个支撑腿(2),所述箱体(1)底部用螺栓固定安装有移动装置(3),所述箱体(1)内部靠近左侧的位置固定安装有一个隔板(4),所述箱体(1)内部右侧固定安装有支撑板(5),所述箱体(1)的后侧内壁上均匀对称焊接有若干挂钩(6),所述支撑板(5)和箱体(1)右侧底板的上方设有一个收纳箱(7),所述收纳箱(7)和支撑板(5)之间通过抽拉装置(8)固定连接。

2.根据权利要求1所述的一种城市公共服务综合工具箱,其特征在于:所述箱体(1)的前端用铰链对称固定连接有箱门(9),所述箱门(9)中间设有一个查看口,且查看口内部用橡皮条(10)固定安装有一块透明玻璃(11),所述箱门(9)上靠近箱体(1)中间的位置用螺丝对称固定安装有一个门把(12),所述箱体(1)底部靠近四角的位置各焊接有一个支撑腿(2),所述箱体(1)底部靠近支撑腿(2)的位置用螺栓固定安装有一个移动装置(3)。

3.根据权利要求2所述的一种城市公共服务综合工具箱,其特征在于:所述移动装置(3)由气动伸缩柱(13)、压力弹簧(14)、支撑柱(15)、万向轮(16)、外壳(17)组成,所述外壳(17)通过螺栓固定安装在箱体(1)底部,所述气动伸缩柱(13)固定安装在外壳(17)内部底端的位置,所述气动伸缩柱(13)下方固定连接有一个压力弹簧(14),所述压力弹簧(14)的另外一端固定连接有一个支撑柱(15),所述支撑柱(15)与外壳(17)利用套管结构连接,所述支撑柱(15)下方焊接有一个万向轮(16)。

4.根据权利要求1所述的一种城市公共服务综合工具箱,其特征在于:所述箱体(1)内部中间靠近左侧的位置固定焊接有一个连接箱体(1)顶部与底部的隔板(4),所述隔板(4)将箱体(1)内部分为左右两个互不相连的区域,所述箱体(1)内部右侧区域靠近下缘的位置对称固定安装焊接有两个支撑板(5),所述箱体(1)的右侧区域的背板上均匀对称焊接有若干挂钩(6),所述挂钩(6)上套有若干大小不同的扳手等工具,下一层所述支撑板(5)和箱体(1)右侧区域的底板上通过抽拉装置(8)固定连接有一个收纳箱(7)。

5.根据权利要求4所述的一种城市公共服务综合工具箱,其特征在于:所述抽拉装置(8)包括固定板(18)、主龙骨(19)、辅助龙骨(20)、滚珠(21)组成,所述固定板(18)对称垂直焊接在支撑板(5)和箱体(1)右侧区域的底板上,所述主龙骨(19)对称焊接在固定板(18)的顶部位置,所述主龙骨(19)的内侧面中间位置开有一道T型槽(22),所述T型槽(22)的底部固定安装有若干滚珠(21),所述辅助龙骨(20)通过螺栓固定安装在收纳箱(7)的两侧的位置,所述辅助龙骨(20)的外侧形状与主龙骨(19)的T型槽(22)适配,所述辅助龙骨(20)套接在主龙骨(19)上。

6.根据权利要求5所述的一种城市公共服务综合工具箱,其特征在于:所述收纳箱(7)为箱形结构,收纳箱(7)的顶部通过铰链连接有一个盖板(23),所述收纳箱(7)的前面端上通过螺丝固定安装有一个拉手(24)。
