专利号: 2020225503369
申请人: 江西耐乐铜业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

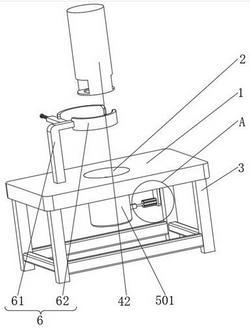

1.一种超薄深沟的沟槽管的旋缩装置,包括桌面(1)和固定装置(5),其特征在于:所述桌面(1)的一端开设有通孔(2),所述通孔(2)贯穿桌面(1),所述桌面(1)的另一端设有固定装置(5),所述固定装置(5)包括套桶(501),所述套桶(501)的内部为空心,所述套桶(501)的内壁开设有放置槽(507),所述放置槽(507)的内壁滑动连接有连接桶(505),所述连接桶(505)的一端固定连接有滑柱(512),所述滑柱(512)的表面设有两个连接块(509),所述连接块(509)均呈“L”形,所述连接块(509)的长臂端和滑柱(512)固定连接,所述连接块(509)的短臂端转动连接有固定块(511),所述固定块(511)呈“L”形,所述连接桶(505)的表面开设有槽,且槽贯穿连接桶(505),所述套桶(501)的内部开设有滑槽(508),所述滑槽(508)的内壁滑动连接有滑杆(504),所述滑杆(504)的一端呈倾斜状,所述滑杆(504)远离套桶(501)的一端固定连接有气缸(503)。

2.根据权利要求1所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述套桶(501)的内壁固定连接有连接臂(513),固定块(511)的表面开设有矩形槽(514),所述连接臂(513)靠近固定块(511)的一端固定连接有滑动杆(510),所述滑动杆(510)的表面和矩形槽(514)滑动连接。

3.根据权利要求1所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述放置槽(507)的内部设有弹簧(506),所述弹簧(506)的一端和放置槽(507)固定连接,所述弹簧(506)的另一端和连接桶(505)固定连接。

4.根据权利要求1所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述桌面(1)的一端设有连接板(502),所述连接板(502)的一端和桌面(1)固定连接,所述连接板(502)的另一端和气缸(503)固定连接。

5.根据权利要求1所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述桌面(1)的一端设有夹持装置(6),所述夹持装置(6)包括固定柱(61),所述固定柱(61)呈“L”字形,所述固定柱(61)的长臂端和桌面(1)固定连接,所述固定柱(61)的短臂端固定连接有静夹板(62),所述固定柱(61)的短臂端固定连接有矩形块(64),所述矩形块(64)的一端固定连接有动夹板(63),所述静夹板(62)和动夹板(63)均呈半圆形。

6.根据权利要求5所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述矩形块(64)远离固定柱(61)的一端螺纹连接有螺纹杆(65),所述螺纹杆(65)一端固定连接有动夹板(63)。

7.根据权利要求1所述的一种超薄深沟的沟槽管的旋缩装置,其特征在于:所述通孔(2)的内部插设有支撑装置(4),所述支撑装置(4)包括支撑管(42),所述支撑管(42)的两侧均开设有孔,所述支撑管(42)的一端固定连接有固定盘(41),所述桌面(1)远离夹持装置(6)的一端固定连接有四个支撑腿(3),且四个支撑腿(3)两两一组以桌面(1)的中心轴对称分布。
