专利号: 2020225555912
申请人: 无锡市亨利富建设发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

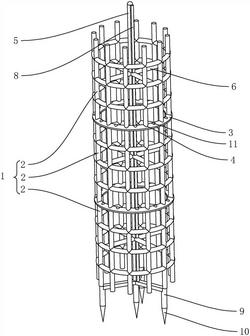

1.一种施工方便的钻孔灌注桩,包括钢筋笼本体(1),所述钢筋笼本体(1)竖直设置,所述钢筋笼本体(1)位于桩孔内,其特征在于:所述钢筋笼本体(1)包括若干节钢筋笼架(2),若干所述钢筋笼架(2)同轴设置并沿自身轴线方向依次连接,相邻两节所述钢筋笼架(2)之间设置有水平设置的放置环(3),所述放置环(3)底侧的钢筋笼架(2)与放置环(3)固定连接,所述放置环(3)的顶侧端面上开设有多个放置槽(4),所述放置环(3)顶侧的钢筋笼架(2)的底端分别卡入放置槽(4)内并与放置槽(4)内壁抵触,所述钢筋笼本体(1)内设有竖直设置的滑动杆(5),所述滑动杆(5)插入桩孔内,若干所述钢筋笼架(2)内均固定连接有十字形的支架(6),所述滑动杆(5)依次穿过若干钢筋笼架(2)上的支架(6)并在支架(6)上滑动。

2.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述放置槽(4)内底壁上固定连接有磁铁(7),所述钢筋笼架(2)采用铁磁性材料。

3.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述滑动杆(5)的侧壁上固定连接有限位条(8),所述限位条(8)沿滑动杆(5)长度方向设置,所述限位条(8)滑动设置在支架(6)上。

4.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述滑动杆(5)的顶端端面设为圆弧面。

5.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述滑动杆(5)的底端侧壁上固定连接有多个竖直设置的支腿(9),所述支腿(9)沿滑动杆(5)周沿均匀排布设置。

6.根据权利要求5所述的施工方便的钻孔灌注桩,其特征在于:所述支腿(9)和滑动杆(5)的底端端面上均固定连接有圆锥头(10),所述圆锥头(10)的大端朝向支腿(9)和滑动杆(5)。

7.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述放置环(3)的顶侧端面设为圆弧面。

8.根据权利要求1所述的施工方便的钻孔灌注桩,其特征在于:所述放置环(3)上开设有多个减材通孔(11)。
