专利号: 2020225559025
申请人: 无锡市亨利富建设发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-06-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

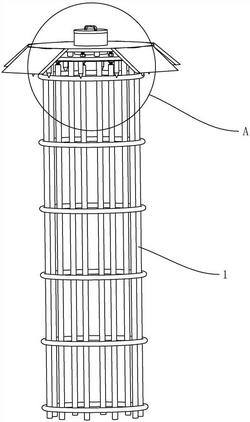

1.一种施工安全的钻孔灌注桩结构,包括钢筋笼本体(1),所述钢筋笼本体(1)竖直设置,所述钢筋笼本体(1)位于桩孔内,其特征在于:所述钢筋笼本体(1)的顶端设有水平设置的施工台(2),所述施工台(2)的底侧端面周沿固定连接有多个竖直设置的固定杆(3),所述固定杆(3)插入地面,所述施工台(2)的顶侧端面上固定连接有竖直设置的浇注管(4),所述浇注管(4)中空设置,所述浇注管(4)的两端均设有开口,所述浇注管(4)的底端与钢筋笼本体(1)连通。

2.根据权利要求1所述的施工安全的钻孔灌注桩结构,其特征在于:所述固定杆(3)的底端端面上设有锥形头(5),所述锥形头(5)的大端与固定杆(3)固定连接。

3.根据权利要求1所述的施工安全的钻孔灌注桩结构,其特征在于:所述钢筋笼本体(1)的顶端固定连接有竖直设置的固定螺杆(6),所述固定螺杆(6)穿过施工台(2)与施工台(2)滑动连接,所述固定螺杆(6)上螺纹连接有两个固定螺母(7),两个所述固定螺母(7)分别位于施工台(2)的顶侧和底侧并与施工台(2)抵紧。

4.根据权利要求1所述的施工安全的钻孔灌注桩结构,其特征在于:所述施工台(2)的底侧端面上设有机油层(8),所述机油层(8)覆盖整个施工台(2)的底侧端面。

5.根据权利要求1所述的施工安全的钻孔灌注桩结构,其特征在于:所述浇注管(4)的顶端设有管盖(9),所述管盖(9)朝向浇注管(4)一侧端面上固定连接有卡块(10),所述浇注管(4)的顶端端面上开设有卡槽(11),所述卡块(10)卡入卡槽(11)内。

6.根据权利要求1所述的施工安全的钻孔灌注桩结构,其特征在于:所述施工台(2)的顶端端面上设有遮挡板(12),所述遮挡板(12)水平设置,所述浇注管(4)穿过遮挡板(12)与遮挡板(12)滑动设置,所述遮挡板(12)的底侧端面上固定连接有多个支撑块(13),所述施工台(2)的顶侧端面上开设有多个放置槽(14),多个所述支撑块(13)分别位于多个放置槽(14)内并与放置槽(14)内壁抵触,所述遮挡板(12)与施工台(2)之间留有空隙。

7.根据权利要求6所述的施工安全的钻孔灌注桩结构,其特征在于:多个所述支撑块(13)沿遮挡板(12)底侧端面上均匀排布。

8.根据权利要求6所述的施工安全的钻孔灌注桩结构,其特征在于:所述遮挡板(12)的周沿固定连接有多个斜板(15),所述斜板(15)自与遮挡板(12)连接一侧向下倾斜设置并与地面接触。
