专利号: 2020225725928
申请人: 陕西理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

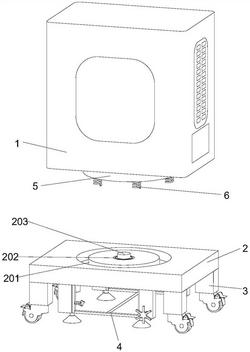

1.一种臭氧激光雷达波长选择装置,包括臭氧探测激光雷达本体(1),其特征在于:所述臭氧探测激光雷达本体(1)下部设有安装座(2),所述安装座(2)底面四角处均设有移动轮(3),所述安装座(2)底面设有固定装置(4),所述臭氧探测激光雷达本体(1)底面设有安装环(5),所述安装环(5)底面呈环形等间距固定连接有多个缓冲簧(6),所述安装座(2)顶面开设有安装槽A(201),所述安装槽A(201)内侧设有安装槽B(202),所述安装槽B(202)上部设有绞座(203),所述绞座(203)顶面与臭氧探测激光雷达本体(1)底面连接固定。

2.根据权利要求1所述的一种臭氧激光雷达波长选择装置,其特征在于:所述绞座(203)底面前后对称设有两个弹簧伸缩杆A(206),所述弹簧伸缩杆A(206)下侧端部与安装槽B(202)顶面连接固定,所述绞座(203)下部左右两侧对称铰接有安装块(204),所述安装块(204)端部开设有凹槽,所述凹槽内铰接有滑轮(205),所述滑轮(205)外侧设有挡块(207),所述挡块(207)外侧设有弹簧伸缩杆B(208),所述弹簧伸缩杆B(208)与安装槽B(202)连接固定。

3.根据权利要求1所述的一种臭氧激光雷达波长选择装置,其特征在于:所述固定装置(4)包括连接杆A(401),所述连接杆A(401)前后两侧对称连接有两个连接杆B(402),所述连接杆B(402)左右两侧对称设有两个滑条(403),所述滑条(403)底面固定连接有吸盘(404)。

4.根据权利要求3所述的一种臭氧激光雷达波长选择装置,其特征在于:所述滑条(403)为T形形状,所述滑条(403)外侧滑动连接有固定块(405),所述固定块(405)顶面与安装座(2)底面连接固定。

5.根据权利要求4所述的一种臭氧激光雷达波长选择装置,其特征在于:位于前侧右边的所述滑条(403)右侧固定连接有齿条(406),所述齿条(406)右侧啮合连接有齿轮(407),所述齿轮(407)通过齿轮轴(408)与固定块(405)转动连接,所述齿轮轴(408)前侧端部穿过固定块(405)固定连接有手轮(409),位于前侧左边的所述滑条(403)右侧贯穿设有固定螺丝(410),所述固定螺丝(410)与滑条(403)螺纹连接,所述固定螺丝(410)端部穿过滑条(403)与固定块(405)摩擦接触。
