专利号: 2020225789597
申请人: 青岛润丰泽新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

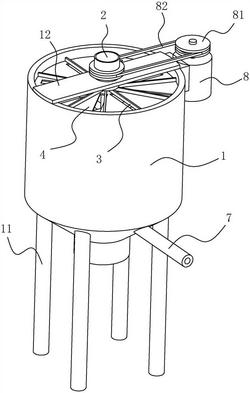

1.一种塑料颗粒用储存罐,其特征在于:包括顶部敞口设置的罐体、固定连接在罐体底部的若干用于对罐体进行支撑的支撑杆、固定连接在罐体顶部的支撑板、转动连接在支撑板上并且沿竖直方向贯穿支撑板的进料管、固定连接在进料管底部的若干围绕进料管轴线均匀分布的分料板、设置在若干分料板下方并且固定连接在罐体内壁上的分隔板、固定连接在罐体内靠近底部位置的辅助板、转动连接在辅助板上的转轴、固定连接在转轴上的若干出气管以及固定连接在罐体一侧的用于带动进料管转动的电机;

进料管、转轴、分隔板以及罐体同轴设置,分隔板的外侧与罐体的内壁固定连接在一起,若干分料板的底部与分隔板的顶部相互接触,分料板顶部开设有若干沿竖直方向贯穿分料板的分料孔,分料孔的长度方向沿分料板径向方向设置,分料孔围绕分料板的轴线均匀分布;

转轴的顶部向上贯穿分隔板,若干分料板靠近转轴的一侧固定连接在转轴的外侧,转轴底部开设有进气孔,罐体靠近底部的位置固定连接有伸入罐体当中的进气管,转轴与进气管伸入罐体中的一端转动连接在一起,进气管与进气孔相互连通,出气管与进气孔相互连通,出气管顶部开设有若干贯穿侧壁的出气孔,若干出气管围绕转轴均匀分布并且若干出气管位于转轴靠近辅助板顶部的位置。

2.根据权利要求1所述的塑料颗粒用储存罐,其特征在于:所述转轴外侧固定连接有若干用于对塑料颗粒进行搅拌的搅拌杆,搅拌杆位于出气管与分隔板之间。

3.根据权利要求1所述的塑料颗粒用储存罐,其特征在于:所述进气管伸入罐体的一端套设在转轴底部一端的外侧,进气管套设在转轴外侧一端的内壁上开设有环形槽,环形槽中设置有固定连接在转轴外侧的防脱环。

4.根据权利要求1所述的塑料颗粒用储存罐,其特征在于:所述电机的输出轴以及进料管的外侧都固定连接有皮带轮,两皮带轮之间通过一呈闭环设置的皮带传动连接在一起。
