专利号: 2020225978584
申请人: 罗玉
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

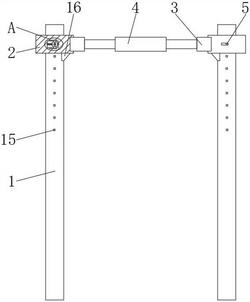

1.一种市政园林用幼苗扶持架,包括扶持架本体(1),其特征在于:所述扶持架本体(1)表面的顶部套设有固定环(2),所述固定环(2)的内侧固定连接有螺纹块(3),所述螺纹块(3)的内侧螺纹连接有扶持环(4),所述固定环(2)的正面设置有推拉柱(5),所述推拉柱(5)的背面贯穿至固定环(2)的内部并固定连接有传动块(6),所述传动块(6)的顶部和底部均与固定环(2)内壁的顶部和底部滑动连接,所述传动块(6)的背面滑动连接有卡紧板(7),所述卡紧板(7)的表面套设有限位块(8),所述限位块(8)的背面与固定环(2)内壁的后侧固定连接,所述卡紧板(7)的背面贯穿至扶持架本体(1)的内部。

2.根据权利要求1所述的一种市政园林用幼苗扶持架,其特征在于:所述传动块(6)的一侧固定连接有定位板(9),所述定位板(9)远离传动块(6)的一侧固定连接有卡扣(10),所述固定环(2)内壁远离推拉柱(5)的一侧开设有配合卡扣(10)使用的卡槽。

3.根据权利要求1所述的一种市政园林用幼苗扶持架,其特征在于:所述传动块(6)的另一侧固定连接有卡紧弹簧(11),所述卡紧弹簧(11)远离传动块(6)的一侧与固定环(2)的内壁固定连接,所述卡紧弹簧(11)的内部套设有支撑柱(12),所述支撑柱(12)远离传动块(6)的一侧与固定环(2)的内侧固定连接,所述支撑柱(12)靠近传动块(6)的一侧贯穿至传动块(6)的内部并与传动块(6)的内壁滑动连接。

4.根据权利要求1所述的一种市政园林用幼苗扶持架,其特征在于:所述传动块(6)的顶部和底部均固定连接有滑动块(13),所述固定环(2)内壁的顶部和底部均开设有配合滑动块(13)使用的滑动槽(14)。

5.根据权利要求1所述的一种市政园林用幼苗扶持架,其特征在于:所述扶持架本体(1)的数量为两个,所述扶持架本体(1)的正面开设有配合卡紧板(7)使用的卡紧槽(15),所述卡紧槽(15)的数量为若干个,且均匀分布。

6.根据权利要求1所述的一种市政园林用幼苗扶持架,其特征在于:所述固定环(2)的底部固定连接有托块(16),所述托块(16)靠近扶持架本体(1)的一侧与扶持架本体(1)的表面滑动连接。
