专利号: 2020226062043
申请人: 苏州丹尼斯塑胶科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

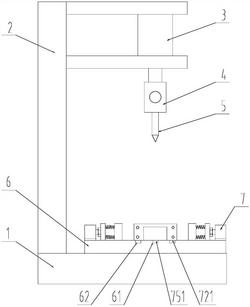

1.一种汽车注塑件的硬度检测定位装置,其特征在于:包括工作台(1)、固定架(2)、电动缸(3)、硬度检测装置(4)、挤压头(5)、固定板(6)和定位结构(7),所述固定架(2)固定在工作台(1)上,所述电动缸(3)固定在固定架(2)上方,所述硬度检测装置(4)固定在电动缸(3)下方,所述挤压头(5)设于硬度检测装置(4)下方,所述固定板(6)固定在工作台(1)上,所述固定板(6)上设有多个定位结构(7)且定位结构(7)环绕固定板(6)的中心设置,所述定位结构(7)包括气缸(71)、推板(72)、伸缩杆(73)、弹簧(74)和夹板(75),所述气缸(71)固定在固定板(6)上,所述气缸(71)的活塞杆末端与推板(72)连接,所述推板(72)与气缸(71)相反的一侧四角设有伸缩杆(73),所述伸缩杆(73)连接夹板(75),所述伸缩杆(73)上套有弹簧(74)。

2.根据权利要求1所述的汽车注塑件的硬度检测定位装置,其特征在于:所述定位结构(7)的数量为4个,所述其中两个定位结构(7)水平平行相对设置,所述另外两个定位结构(7)竖直平行相对设置。

3.根据权利要求1所述的汽车注塑件的硬度检测定位装置,其特征在于:所述固定板(6)上设有两组滑槽,所述两组滑槽垂直设置,所述每组滑槽包含多个平行等间距排布的滑槽,所述每组滑槽中间的滑槽为中滑槽(61),所述中滑槽两侧的滑槽为侧滑槽(62)。

4.根据权利要求3所述的汽车注塑件的硬度检测定位装置,其特征在于:所述中滑槽(61)和侧滑槽(62)都为矩形。

5.根据权利要求3所述的汽车注塑件的硬度检测定位装置,其特征在于:所述推板(72)下端设有第一滑台(721),所述第一滑台(721)与侧滑槽(62)相配合。

6.根据权利要求3所述的汽车注塑件的硬度检测定位装置,其特征在于:所述夹板(75)下端设有第二滑台(751),所述第二滑台(751)与中滑槽(61)相配合。

7.根据权利要求1所述的汽车注塑件的硬度检测定位装置,其特征在于:所述夹板(75)的夹持面为V型。

8.根据权利要求7所述的汽车注塑件的硬度检测定位装置,其特征在于:所述夹板(75)的V型夹持面上设有塑胶层(752)。

9.根据权利要求1所述的汽车注塑件的硬度检测定位装置,其特征在于:所述固定板(6)中心位置设有橡胶垫(8)。
