专利号: 2020226067206
申请人: 江西灵佳丝工贸有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

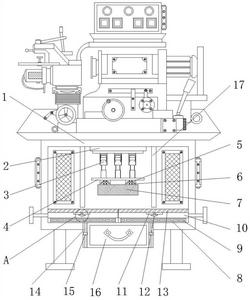

1.一种衣袜纺织品生产用颜料研磨装置,包括研磨机(1)、滑轨(8)和滑槽(14),其特征在于:所述研磨机(1)内侧设置只有电动旋转块(2),且电动旋转块(2)下方均设置有电动升降套杆(3),所述电动升降套杆(3)下方设置有连接块(4),且连接块(4)下方设置有卡槽(5),所述卡槽(5)内侧设置有卡块(6),且卡块(6)下方设置有研磨头(7),所述滑轨(8)设置在研磨机(1)内部下方,且滑轨(8)内部设置有滑轮(9),所述滑轮(9)上方设置有研磨台(10),且研磨台(10)上方设置有活动块(11),所述活动块(11)一侧设置有活动钩(12),且活动钩(12)上方设置有橡胶软垫(13),所述滑槽(14)设置在研磨机(1)下方,且滑槽(14)内部设置有滑块(15),同时滑块(15)一侧设置有抽屉(16),刮板(17)设置在研磨机(1)内部下方。

2.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述电动升降套杆(3)、电动旋转块(2)与研磨机(1)构成旋转结构,且研磨机(1)与电动旋转块(2)平行分布。

3.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述连接块(4)、电动升降套杆(3)与电动旋转块(2)构成升降结构,且电动升降套杆(3)在连接块(4)下方呈等间距分布。

4.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述研磨头(7)通过卡块(6)与连接块(4)卡合连接,且卡块(6)以研磨头(7)的中轴线对称设置。

5.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述研磨台(10)、滑轮(9)与滑轨(8)构成滑动结构,且滑轮(9)在滑轨(8)内部呈等间距分布。

6.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述橡胶软垫(13)通过活动钩(12)与研磨台(10)活动连接,且活动钩(12)以橡胶软垫(13)的中轴线对称设置。

7.根据权利要求1所述的一种衣袜纺织品生产用颜料研磨装置,其特征在于:所述抽屉(16)、滑块(15)与研磨机(1)构成滑动结构,且研磨机(1)与抽屉(16)平行分布。
