专利号: 2020226209090
申请人: 山东科技职业学院
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

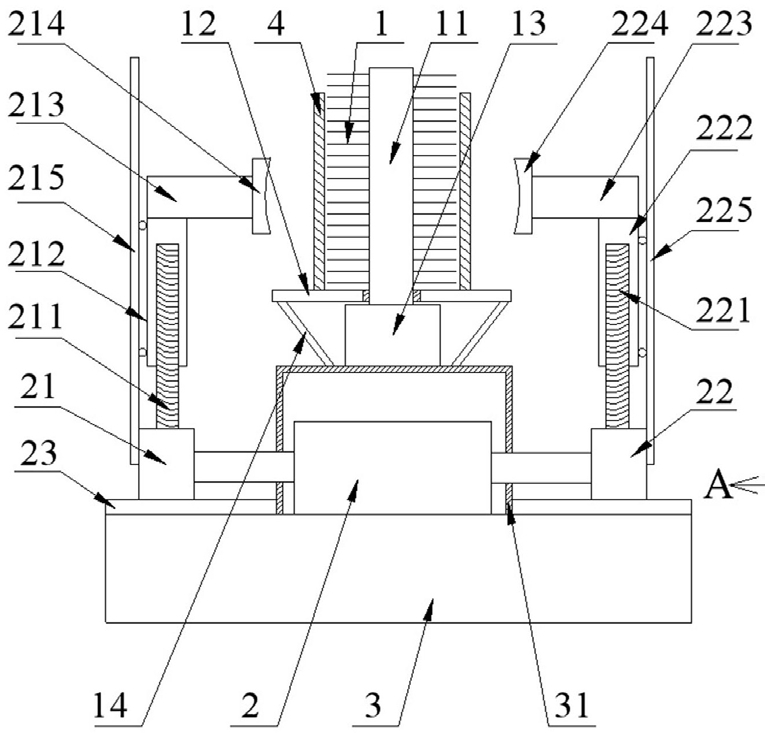

1.一种油管污垢清洁装置,其特征在于,包括清洁结构和管夹结构;

所述清洁结构包括清洁刷组件,所述清洁刷组件包括刷柱和覆盖于所述刷柱四周的刷毛;所述刷柱的下部转动连接刷座;所述刷柱的底部连接转动驱动件;

所述管夹结构包括设置于底座上的双向气缸,所述双向气缸两侧的活塞轴分别连接第一升降驱动件和第二升降驱动件,所述第一升降驱动件和第二升降驱动件的底部均通过滑动组件连接所述底座;

所述第一升降驱动件连接第一转轴,所述第一转轴的外部螺纹套接第一升降轴,所述第一升降轴的顶部连接第一横轴,所述第一横轴的端部设有第一夹爪;所述第一升降驱动件的外侧还固接第一定位杆,所述第一定位杆滑动连接所述第一升降轴;所述第二升降驱动件连接第二转轴,所述第二转轴的外部螺纹套接第二升降轴,所述第二升降轴的顶部连接第二横轴,所述第二横轴的端部设有与所述第一夹爪对应使用的第二夹爪;所述第二升降驱动件的外侧还固接第二定位杆,所述第二定位杆滑动连接所述第二升降轴。

2.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述刷座的直径大于油管的直径至少1cm。

3.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述刷柱的长度至少为

15cm。

4.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述滑动组件包括设置于所述第二升降驱动件或者第一升降驱动件底部的滑槽,所述滑动组件还包括设置于所述底座上的滑轨,所述滑槽滑动连接所述滑轨。

5.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述第一定位杆与第一升降轴、所述第二定位杆与第二升降轴的滑动连接方式均为滑轮连接。

6.根据权利要求5所述的油管污垢清洁装置,其特征在于,所述第一升降轴和第二升降轴上均设有两个滑轮。

7.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述第一夹爪和第二夹爪的相对面均为弧形。

8.根据权利要求7所述的油管污垢清洁装置,其特征在于,所述第一夹爪和第二夹爪的相对面均设有防滑凸。

9.根据权利要求1所述的油管污垢清洁装置,其特征在于,所述底座的上部设有置物箱,所述双向气缸设置于所述置物箱的内部,所述转动驱动件设置于所述置物箱的顶部。

10.根据权利要求9所述的油管污垢清洁装置,其特征在于,所述置物箱的顶部与所述刷座之间还设有若干根加强筋。
