专利号: 2020226217928
申请人: 青岛优邦检验检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

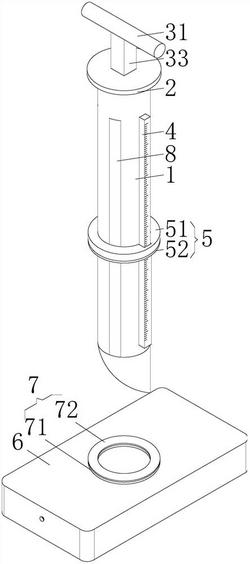

1.一种环境检测河道淤泥取样装置,包括取样管(1)和气垫(6),其特征在于:所述气垫(6)的中部形成中心口,所述取样管(1)的底端穿过气垫(6)的中心口,并与中心口滑动连接;

所述取样管(1)上开设有长口,且长口处固定套装有长条玻璃(8);

所述取样管(1)的顶端固定连接有支撑板(2);

所述支撑板(2)的中部滑动设置有封堵清洁组件(3);

所述取样管(1)的外周固定安装有限位杆(4),所述限位杆(4)与取样管(1)的外周均滑动套接有限位件(5);

所述气垫(6)的中心口处设有稳定件(7),且稳定件(7)与限位件(5)连接。

2.根据权利要求1所述的一种环境检测河道淤泥取样装置,其特征在于,所述封堵清洁组件(3)由压杆(31)、堵片(32)和方杆(33)组成,所述堵片(32)位于取样管(1)的底端,并与取样管(1)的内壁滑动连接,所述方杆(33)的底端与堵片(32)的顶部固定连接,所述方杆(33)的顶端穿过支撑板(2)的中部且与压杆(31)固定连接,并与支撑板(2)的中部滑动连接。

3.根据权利要求1所述的一种环境检测河道淤泥取样装置,其特征在于,所述限位件(5)由限位环(51)和子魔术贴圈(52)组成,所述限位环(51)滑动套接在取样管(1)与限位杆(4)的外壁上,所述子魔术贴圈(52)固定安装在限位环(51)的底部。

4.根据权利要求3所述的一种环境检测河道淤泥取样装置,其特征在于,所述稳定件(7)由稳定环(71)和母魔术贴圈(72)组成,所述稳定环(71)固定安装在气垫(6)顶部中心口处,所述母魔术贴圈(72)固定安装在稳定环(71)的顶部,所述母魔术贴圈(72)与子魔术贴圈(52)粘接。

5.根据权利要求1所述的一种环境检测河道淤泥取样装置,其特征在于,所述限位杆(4)上开设有刻度线。

6.根据权利要求1所述的一种环境检测河道淤泥取样装置,其特征在于,所述取样管(1)的底端为倾斜设置。
