专利号: 2020226417375
申请人: 英沃德智能科技(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

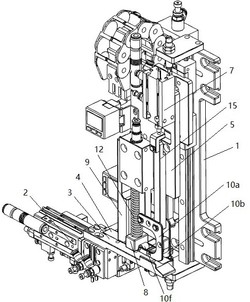

1.一种用于塑料管圈的压敏胶带捆扎装置,其特征在于,包括胶带载台和胶带滚压机构,所述胶带载台用于承载胶带段,所述胶带滚压机构包括机架、第一纵向驱动装置、第二纵向驱动装置、纵向伸缩吸附头、固定侧块和活动侧块,所述纵向伸缩吸附头通过弹性件与所述机架连接进行纵向伸缩,所述固定侧块和所述活动侧块与所述机架连接并分别设置于所述纵向伸缩吸附头的两侧,所述活动侧块由所述第二纵向驱动装置驱动向所述固定侧块靠近或远离,所述第一纵向驱动装置驱动所述机架纵向移动。

2.根据权利要求1所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述胶带载台由三轴移动机构驱动并位于所述纵向伸缩吸附头下方。

3.根据权利要求2所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述三轴移动机构与所述第一纵向驱动装置共同连接于侧立板。

4.根据权利要求3所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述侧立板的上下两端设有限制所述机架的限位缓冲柱。

5.根据权利要求1所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述活动侧块呈开口朝向所述固定侧块设置的C型,所述C型的上端头与所述机架铰接,所述C型的上弯折部与所述第二纵向驱动装置铰接。

6.根据权利要求5所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述C型的下端头设有滚压导轮,所述滚压导轮的转轴平行于所述固定侧块朝向所述活动侧块的侧壁。

7.根据权利要求1所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述活动侧块包括前侧板和后侧板,所述前侧板和后侧板间隔设置形成导向所述胶带段的通道。

8.根据权利要求1所述的用于塑料管圈的压敏胶带捆扎装置,其特征在于,所述纵向伸缩吸附头的下端面设有第一吸附口,所述弹性件为纵向弹簧,所述纵向弹簧套设于中空纵向导柱上,所述中空纵向导柱内设有提供所述第一吸附口连接吸气管路。
