专利号: 2020226608847
申请人: 杭州纳尔森精细化工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

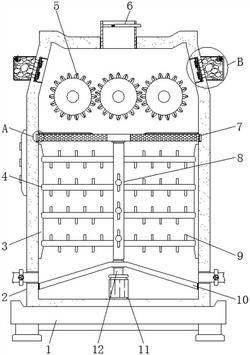

1.一种复合磷阻燃整理剂制备反应装置,包括基座(1)和装置本体(2),其特征在于:所述基座(1)的上方固定有装置本体(2),且装置本体(2)的一侧安装有按钮开关(14),并且装置本体(2)的表面镶嵌有可视窗(17),所述装置本体(2)顶部的两侧皆开设有沉槽(29),且沉槽(29)的内部固定有镂空板(34),所述镂空板(34)表面的两侧皆安装有微型风机(30),且微型风机(30)的输入端与按钮开关(14)的输出端电性连接,并且镂空板(34)一侧装置本体(2)的内部开设有等间距的进风口(31),所述装置本体(2)两侧的表面皆固定有固定框(15),且固定框(15)与沉槽(29)相连通,所述装置本体(2)远离可视窗(17)一侧的中心位置处安装有正转电机(21),且正转电机(21)两侧装置本体(2)的表面皆安装有反转电机(19),并且反转电机(19)与正转电机(21)的输出端皆通过联轴器固定有第二转轴(20),同时,反转电机(19)与正转电机(21)的输入端与按钮开关(14)的输出端电性连接,所述装置本体(2)的内部设置有滤板(7),且滤板(7)的表面沿周向固定有等间距的转动块(27),所述装置本体(2)内部的下方固定有导料板(10),且导料板(10)的下方安装有驱动电机(11),并且驱动电机(11)的输入端与按钮开关(14)的输出端电性连接,所述驱动电机(11)的输出端通过联轴器固定有第一转轴(12),且第一转轴(12)的一端贯穿导料板(10)并固定有转动杆(8),并且转动杆(8)远离第一转轴(12)的一端与滤板(7)的底部固定连接,所述转动杆(8)的表面固定有等间距的制备搅拌杆(4),且制备搅拌杆(4)的两侧皆固定有等间距的副搅拌杆(9),所述制备搅拌杆(4)远离转动杆(8)的一端固定有刮板(3),且刮板(3)的一侧与装置本体(2)的内侧壁相接触,所述装置本体(2)底部的两侧皆设置有出料口(18),且出料口(18)的一端与装置本体(2)的内部相连通,并且出料口(18)的表面皆安装有手动电磁阀(13)。

2.根据权利要求1所述的一种复合磷阻燃整理剂制备反应装置,其特征在于:所述装置本体(2)顶部的中心位置处固定有进料口(16),且进料口(16)的一端与装置本体(2)的内部相连通,所述进料口(16)一侧的内侧壁固定有螺筒(23)。

3.根据权利要求2所述的一种复合磷阻燃整理剂制备反应装置,其特征在于:所述螺筒(23)的内部螺纹连接有螺杆(24),并且螺杆(24)远离螺筒(23)的一端铰接有挡料板(6),所述进料口(16)的两侧皆开设有移动槽(25),且移动槽(25)与挡料板(6)相配合。

4.根据权利要求1所述的一种复合磷阻燃整理剂制备反应装置,其特征在于:所述装置本体(2)的内部开设有转动槽(26),且转动槽(26)与转动块(27)相配合,所述滤板(7)上方装置本体(2)的内部沿周向固定有等间距的刮料板(28)。

5.根据权利要求1所述的一种复合磷阻燃整理剂制备反应装置,其特征在于:所述固定框(15)内部的一侧安装有引风机(32),且引风机(32)的输入端与按钮开关(14)的输出端电性连接,并且固定框(15)的内部填塞有活性炭颗粒(33)。

6.根据权利要求1所述的一种复合磷阻燃整理剂制备反应装置,其特征在于:所述第二转轴(20)的一端分别贯穿装置本体(2)并套设有转动辊(22),且转动辊(22)的表面皆固定有剪切刀片(5),并且相邻转动辊(22)之间相对运动。
