专利号: 2020226659637
申请人: 盐城市大联组合机床有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

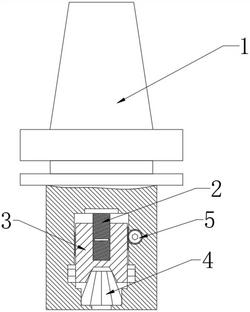

1.一种夹持紧固的加工钻铣刀柄,包括柄座(1),其特征在于:所述柄座(1)的内腔顶部安装有螺纹柱(2),所述螺纹柱(2)的外侧螺接有卡套(3),所述卡套(3)的本体下侧开设有锥形槽,所述柄座(1)的内腔底部安装有夹套(4),所述夹套(4)的上端插接在锥形槽内,所述柄座(1)的本体上开设有活动槽,所述活动槽内活动安装有蜗杆(5),所述蜗杆(5)与卡套(3)的啮合,所述蜗杆(5)的本体前侧开设有六角孔(51),所述六角孔(51)的左右侧均设置有避让槽,两个所述避让槽的腔壁上均铰接有调节杠杆(6),左侧所述调节杠杆(6)的左侧下端和右侧调节杠杆(6)的右侧下端均铰接有调节连杆(7),两侧所述调节连杆(7)的另一端均铰接有驱动连杆(8),两侧所述驱动连杆(8)的另一端均连接有齿轮块(10),所述活动槽的内侧设置有内齿轮(11),两侧所述齿轮块(10)均与内齿轮(11)相适配,左侧所述齿轮块(10)的右侧和右侧齿轮块(10)的左侧均连接有复位弹簧(9),两侧所述复位弹簧(9)的另一端分别与两侧避让槽的腔壁连接。

2.根据权利要求1所述的一种夹持紧固的加工钻铣刀柄,其特征在于:所述螺纹柱(2)的顶部设置有加固块,所述加固块的上侧与柄座(1)的内腔顶部焊接。

3.根据权利要求1所述的一种夹持紧固的加工钻铣刀柄,其特征在于:所述齿轮块(10)包括滑行板(101)和齿轮板(102),所述齿轮板(102)设置成弧形。

4.根据权利要求1所述的一种夹持紧固的加工钻铣刀柄,其特征在于:所述螺纹柱(2)本体上的螺纹设置成左旋螺纹。
