专利号: 2020226672612
申请人: 无锡市上开试验设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

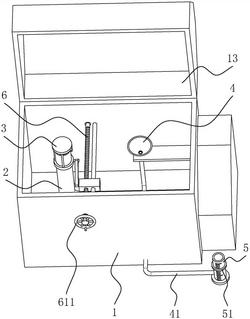

1.一种便于调节喷雾量的盐雾试验箱,包括箱体(1),所述箱体(1)内部设有喷雾塔(2)和收集器(4),所述喷雾塔(2)竖直设置,所述喷雾塔(2)顶部设有喷雾口(21),所述喷雾口(21)处设有喷头(22),所述喷头(22)上方设有锥形分散器(3),所述箱体(1)外部设有计量筒(5),所述收集器(4)通过导管(41)与计量筒(5)连接,其特征在于:所述锥形分散器(3)与喷雾塔(2)滑动连接,所述箱体(1)内设有调节锥形分散器(3)高度的调节组件(6)。

2.根据权利要求1所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述锥形分散器(3)包括套设在喷雾塔(2)上的滑动环套(31)、设置在滑动环套(31)外侧的连接柱(32)、设置在连接柱(32)远离滑动环套(31)一端的锥形块(33),所述连接柱(32)绕滑动环套(31)均匀设有多个,所述锥形块(33)的锥面(331)朝向喷雾口(21)。

3.根据权利要求2所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述调节组件(6)包括转动设置在箱体(1)内的丝杆(61)、螺纹连接在丝杆(61)上的调节块(62)、与调节块(62)铰接的调节杆(63),所述丝杆(61)沿箱体(1)宽度方向设置,所述调节杆(63)远离调节块(62)的一端与滑动环套(31)铰接,所述调节块(62)处于丝杆(61)的端部时,所述滑动环套(31)处于最低处。

4.根据权利要求3所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述箱体(1)内设有导向杆(64),所述导向杆(64)与丝杆(61)平行设置,所述导向杆(64)贯穿调节块(62)。

5.根据权利要求4所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述丝杆(61)一端从箱体(1)内延伸出,所述丝杆(61)延伸出箱体(1)的一端设有手轮(611)。

6.根据权利要求5所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述箱体(1)上设有基准块(11),所述手轮(611)上设有标记块(612)。

7.根据权利要求3所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述喷雾塔(2)的侧壁上设有限位块(23),所述限位块(23)沿喷雾塔(2)高度方向设置,所述滑动环套(31)的内侧壁上设有与限位块(23)滑动配合的限位槽(311)。

8.根据权利要求7所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述喷雾塔(2)上设有防脱块(24),所述防脱块(24)设置在喷雾塔(2)顶部。

9.根据权利要求1所述的一种便于调节喷雾量的盐雾试验箱,其特征在于:所述计量筒(5)外壁上套设分隔圈(51),所述分隔圈(51)为弹性圈且设有多个。
