专利号: 2020226711227
申请人: 南京机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

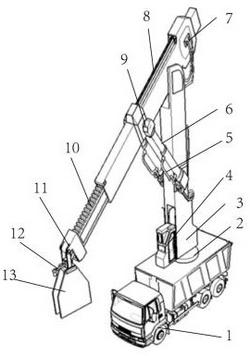

1.一种建筑施工砖块运输装置,包括汽车(1)、驾驶室(4)、伸缩杆(6)和机械臂,所述汽车(1)内有驾驶室(4),其特征在于:所述汽车(1)的顶部设有旋转盘(2),所述旋转盘(2)上方固定有立柱(3),所述立柱(3)前方连接驾驶室(4),所述机械臂的伸缩杆(6)一侧与立柱(3)中点处用螺栓连接,所述伸缩杆(6)另一侧与机械臂的中点处用螺栓连接,所述伸缩杆(6)上固定有导线(5),所述立柱(3)上端设有螺栓与机械臂连接,所述机械臂尾部设有焊接端点(7)焊接连杆,所述机械臂与立柱(3)连接处的上部设有伸缩导轨(8),所述机械臂前端设有旋转导轨(10),所述旋转导轨(10)长度为整个机械臂的四分之一长,所述机械臂前端安装端点(11),所述端点(11)下方设有夹板(13),所述端点(11)与夹板(13)中间固定有感应探头(12)。2.根据权利要求1所述的一种建筑施工砖块运输装置,其特征在于:所述旋转盘(2)与汽车(1)通过支撑轴连接。3.根据权利要求1所述的一种建筑施工砖块运输装置,其特征在于:所述伸缩杆(6)包括定位板(601)、定位销(602)和弹片(603),所述定位板(601)可匹配地贴合在对应的伸缩杆(6)端口,定位销(602)插穿在定位孔内,弹片(603)定位安装在对应的卡件的两个定位销(602)之间。4.根据权利要求1所述的一种建筑施工砖块运输装置,其特征在于:所述伸缩导轨(8)包括安装板(801)、过渡板(802)、滑块(803)、滑座(804)和限位件(805),所述安装板(801)和过渡板(802)通过滑座(804)连接,并在之间设有限位件(805),滑座(804)上设有滑块(803),安装板(801)能够沿伸缩导轨(8)的伸缩方向相对过渡板(802)滑动。5.根据权利要求1所述的一种建筑施工砖块运输装置,其特征在于:所述旋转导轨(10)包括连接端头(1001)、活动端头(1002)、弹簧片(1003)、压缩弹簧(1004)和圆柱销(1005),所述连接端头(1001)和活动端头(1002)之间设有一弹簧片(1003)和压缩弹簧(1004),弹簧片(1003)及压缩弹簧(1004)与连接端头(1001)、活动端头(1002)均通过圆柱销(1005)相连接。
