专利号: 2020226818968
申请人: 安徽睿知信信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

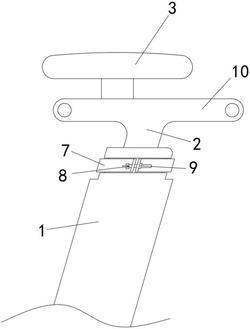

1.一种老年保健自行车,包括座椅升降杆(1)和手把升降杆(4),其特征在于,所述座椅升降杆(1)的内部滑动安装有座椅滑动杆(2),所述座椅滑动杆(2)的顶部固定安装有第一移动装置(10),所述第一移动装置(10)的滑动安装有座椅(3),所述手把升降杆(4)的上部滑动安装有手把滑动杆(5),所述手把滑动杆(5)的顶部活动安装有手把(6);

所述第一移动装置(10)的上部分别开设有第一滑槽(11)和第一空腔(14),所述第一滑槽(11)的内部滑动安装有滑动块(12),所述座椅(3)的底部与滑动块(12)的顶部固定连接,所述第一空腔(14)的数量有两个,两个所述第一空腔(14)的一侧开设有第一方形槽贯穿第一滑槽(11),两个所述第一空腔(14)的两侧均对称开设有第一螺纹通孔,每两个所述第一螺纹通孔的内部均螺纹安装有第一松紧螺栓(13),所述第一松紧螺栓(13)的外表面螺纹安装有第一螺栓(15),两个所述第一螺栓(15)的外表面均固定安装有同一个第一松紧板(16);

所述手把滑动杆(5)的顶部转动安装有的顶部开设有通孔,所述通孔的内部转动安装有铰接轴(27),所述手把滑动杆(5)通过铰接轴(27)与手把(6)转动连接;

所述手把滑动杆(5)的上部外表面固定安装有第二滑动装置(18),所述第二滑动装置(18)的上部分别开设有第二空腔(23)和第二滑槽(17),所述第二滑槽(17)的内部滑动安装有第二滑动块(22),所述第二滑动块(22)的顶部与手把(6)的底部固定连接,所述第二空腔(23)的数量有两个,两个所述第二空腔(23)的一侧均开设有方形孔贯穿第二滑槽(17),两个所述第二空腔(23)的两侧均对称开设有第二螺纹通孔,每两个所述第二螺纹通孔的内部螺纹安装有第二松紧螺栓(24),所述第二松紧螺栓(24)的外表面螺纹安装有第二螺栓(25),两个所述第二螺栓(25)的外表面固定安装有同体个第二松紧板(26)。

2.根据权利要求1所述的老年保健自行车,其特征在于,所述座椅升降杆(1)上部的外表面固定有第一固定环(7),所述第一固定环(7)的一端固定安装有第一松紧块(8),所述第一固定环(7)的另一端固定安装有第四固定环(9),所述第一松紧块(8)通过螺栓与第四固定环(9)螺纹连接。

3.根据权利要求1所述的老年保健自行车,其特征在于,所述手把升降杆(4)的外表面固定安装有第二固定环(19),所述第二固定环(19)的一端固定安装有第二松紧块(20),所述第二固定环(19)的另一端固定安装有第三固定环(21),所述第二固定环(19)通过螺栓与第二松紧块(20)螺纹连接。

4.根据权利要求1所述的老年保健自行车,其特征在于,所述第二滑动装置(18)的形状呈弧形设置。

5.根据权利要求1所述的老年保健自行车,其特征在于,所述第一松紧螺栓(13)和第二松紧螺栓(24)的拧口处设有防滑颗粒。
