专利号: 2020227006159
申请人: 尹仕翠
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

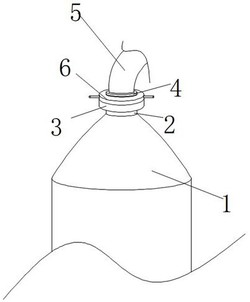

1.一种垃圾焚烧废气洗涤塔,包括洗涤塔(1),其特征在于:所述洗涤塔(1)的上端设有出气管(2),所述出气管(2)上方设有导气管(5)且导气管(5)的下端与安装管(4)固定连接,所述安装管(4)的下端位于出气管(2)的内腔,所述出气管(2)的外壁上焊接固定有壳体(3)且壳体(3)上卡接有转动机构(6),所述壳体(3)的内腔设有以壳体(3)的轴心为圆心呈圆周均匀等间距排列的四组隔离腔且四组隔离腔均由两组隔板(7)组成,两组所述隔板(7)之间设有固定机构(8)且固定机构(8)与转动机构(6)啮合连接。

2.根据权利要求1所述的一种垃圾焚烧废气洗涤塔,其特征在于:所述转动机构(6)包括转动板(61),所述转动板(61)的下端固定有转动卡接环(64)且转动卡接环(64)位于壳体(3)的侧壁设有的转动卡接腔内,所述转动板(61)的底部轴心处固定有主动齿轮环(63),且转动板(61)的左右端呈对称设有手握杆(62)。

3.根据权利要求1所述的一种垃圾焚烧废气洗涤塔,其特征在于:所述固定机构(8)包括轴承(82),所述轴承(82)呈左右对设有两组且两组轴承(82)均固定设置在两组隔板(7)之间,两组所述轴承(82)的内环均与螺纹管(81)的外壁固定连接,所述螺纹管(81)套接在固定杆(83)上并与固定杆(83)螺纹连接,所述固定杆(83)远离出气管(2)的一端上呈左右对称设有滑动卡接块(84)且两组滑动卡接块(84)均分别位于左右两组隔板(7)上设有的滑动卡接槽的内腔,所述固定杆(83)靠近出气管(2)的一端贯穿出气管(2)和安装管(4)的侧壁并延伸至安装管(4)的内腔。

4.根据权利要求3所述的一种垃圾焚烧废气洗涤塔,其特征在于:两组所述轴承(82)之间设有从动齿轮环(85)且从动齿轮环(85)套接固定在螺纹管(81)上,所述从动齿轮环(85)与主动齿轮环(63)啮合连接。

5.根据权利要求1所述的一种垃圾焚烧废气洗涤塔,其特征在于:所述安装管(4)的外壁上设有以安装管(4)的轴心为圆心呈圆周均匀等间距排列的四组插接块(9),所述出气管(2)的内腔设有与插接块(9)相适配的插接槽。

6.根据权利要求1所述的一种垃圾焚烧废气洗涤塔,其特征在于:所述安装管(4)的外部上均设有弹性密封垫。
