专利号: 2020227047074
申请人: 熊艳
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

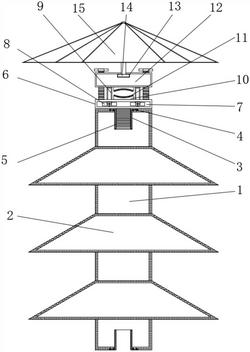

1.一种安装时防止螺接处滑丝的高压绝缘子,包括绝缘子本体(1),其特征在于:所述绝缘子本体(1)外侧壁均设置有硅胶伞裙(2),所述绝缘子本体(1)外侧两端均开设有凹槽(3),且凹槽(3)内侧设置有定位套(4),同时定位套(4)内侧开设有定位槽(5),所述定位槽(5)内侧设置有固定卡座(6),且固定卡座(6)内侧开设有滑槽(7),同时滑槽(7)内侧设置有滑块(8),所述滑块(8)外侧上方连接有防脱板(9),所述固定卡座(6)外侧上端设置有锁线块(10),且锁线块(10)外侧壁设置有硅胶垫(11),所述固定卡座(6)外侧上方设置有固定夹块(12),且固定夹块(12)内侧开设有卡槽(13),同时卡槽(13)内侧设置有卡块(14),同时卡块(14)外侧上方设置有防护顶(15)。

2.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述定位套(4)表面与绝缘子本体(1)表面均为开孔式设计,且定位套(4)以绝缘子本体(1)中心线上下对称设置。

3.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述固定卡座(6)与定位槽(5)之间为螺纹连接,且定位槽(5)内壁与固定卡座(6)外壁均为螺纹状布置。

4.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述防脱板(9)通过滑槽(7)与固定卡座(6)构成滑动结构,且滑槽(7)内侧与滑块(8)外侧紧密贴合。

5.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述硅胶垫(11)与锁线块(10)紧密贴合,且锁线块(10)尺寸与硅胶垫(11)尺寸一致。

6.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述固定夹块(12)表面与固定卡座(6)表面均为开孔式设计,且固定夹块(12)尺寸与固定卡座(6)尺寸一致。

7.根据权利要求1所述的一种安装时防止螺接处滑丝的高压绝缘子,其特征在于:所述防护顶(15)通过卡块(14)与固定夹块(12)卡合连接,且卡槽(13)内侧与卡块(14)外侧均为“T”字形设计。
