专利号: 2020227047642
申请人: 万花秀
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

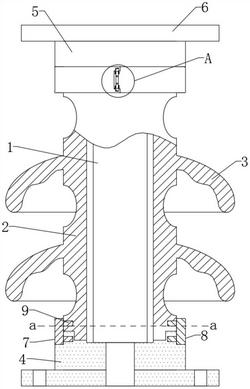

1.一种方便拆除的绝缘子,包括芯棒(1)、若干个绝缘套(2)、伞裙(3)、第一连接柱(4)、第二连接柱(5)以及安装板(6),其特征在于:若干个绝缘套(2)均套设在芯棒(1)的外侧,绝缘套(2)外周固定设置有两组伞裙(3),所述第一连接柱(4)和第二连接柱(5)设置在芯棒(1)的两端且均通过夹持件与绝缘套(2)固定连接,所述第一连接柱(4)和第二连接柱(5)均固定连接有安装板(6),所述夹持件包括左夹环(7)以及右夹环(8),所述左夹环(7)以及右夹环(8)内壁面均设置有两组限位块(9),所述第一连接柱(4)以及第二连接柱(5)靠近绝缘套(2)的一端均设有容纳限位块(9)的配合槽。

2.根据权利要求1所述的一种方便拆除的绝缘子,其特征在于:所述左夹环(7)靠近右夹环(8)的一端开设有矩形插槽(11),所述右夹环(8)的端部固定设置有插接在矩形插槽(11)内的凸沿(10),所述凸沿(10)内部开设有活动腔,活动腔内设置有定位机构。

3.根据权利要求2所述的一种方便拆除的绝缘子,其特征在于:所述定位机构包括两组镜像对称的L形拔杆(15)、弹簧(14)以及卡块(13),所述矩形插槽(11)的两侧均开设定位槽(12),所述卡块(13)的左端面设置成弧形状并插设在定位槽(12)内。

4.根据权利要求3所述的一种方便拆除的绝缘子,其特征在于:所述L形拔杆(15)一端伸出右夹环(8)侧壁于外端,所述L形拔杆(15)另一端贯穿弹簧(14)并伸入定位槽(12)内与卡块(13)固定连接。
