专利号: 2020227206189
申请人: 苏州丹尼斯塑胶科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

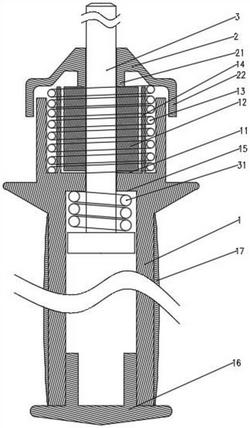

1.一种能减震的电动工具手柄注塑件,其特征在于,包括:手柄(1)、压盘(2)、半牙螺栓(3),所述压盘(2)设置在手柄(1)的上部,所述半牙螺栓(3)的下端部设置在手柄(1)的内部,所述半牙螺栓(3)的上端部穿过压盘(2),所述手柄(1)为两头开口的筒状,所述手柄(1)的上端部内侧设置有第一台阶(11),所述第一台阶(11)上设置有减震环(12),所述减震环(12)套设在半牙螺栓(3)上,且所述减震环(12)外侧套设有第一弹簧(13),所述第一弹簧(13)的上端部与压盘(2)的底部连接。

2.根据权利要求1所述的能减震的电动工具手柄注塑件,其特征在于,所述减震环(12)和第一弹簧(13)之间设置有分隔环(14),所述分隔环(14)与手柄(1)一体成型。

3.根据权利要求1所述的能减震的电动工具手柄注塑件,其特征在于,所述手柄(1)的下部设置有第二台阶(15),所述半牙螺栓(3)的螺帽部与第二台阶(15)配合连接。

4.根据权利要求3所述的能减震的电动工具手柄注塑件,其特征在于,所述半牙螺栓(3)上还套设有第二弹簧(31),所述第二弹簧(31)设置在第二台阶(15)的下端部。

5.根据权利要求1所述的能减震的电动工具手柄注塑件,其特征在于,所述压盘(2)的下端部居中处设置有环形凸起(21),所述环形凸起(21)的下端部与减震环(12)的上端部连接。

6.根据权利要求5所述的能减震的电动工具手柄注塑件,其特征在于,所述压盘(2)的外缘设置有向下翻折的折边(22),所述折边(22)盖设在手柄(1)的上端部。

7.根据权利要求1所述的能减震的电动工具手柄注塑件,其特征在于,所述手柄(1)的下端部设置有封盖(16),所述封盖(16)的上端部与手柄(1)的下端部内壁螺纹连接。

8.根据权利要求1所述的能减震的电动工具手柄注塑件,其特征在于,所述手柄(1)的外缘上还包裹设置有防滑橡胶(17)。
