专利号: 2020227360459
申请人: 西安航空学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

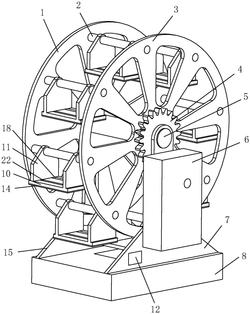

1.一种镶嵌式旋转停车装置,其特征在于,包括底座(8)、支撑架、转轮装置、多个停车厢、用于带动所述转轮装置转动的动力单元和用于控制所述动力单元及多个停车厢工作的控制器(12),所述底座(8)固定设置在地面上且所述底座(8)的上表面水平设置,所述底座(8)的中心位置内设置有通电后能够产生吸力的底座电磁铁(16);所述动力单元设置在支撑架上,所述转轮装置与所述动力单元固定连接,多个所述停车厢沿转轮装置周向均匀分布;每个所述停车厢均包括停车封闭挡板(11)、支撑底板(10)和停车电磁铁(14),所述停车封闭挡板(11)的数量为两个,两个所述停车封闭挡板(11)相对设置且均与所述支撑架平行,两个所述停车封闭挡板(11)的下端分别与支撑底板(10)的两端固定连接,两个所述停车封闭挡板(11)的上端与转轮装置固定连接,所述支撑底板(10)的底部固定设置有停车电磁铁(14)且停车电磁铁(14)通电后处于最低位置处与底座电磁铁(16)相互吸引使得该停车厢位置固定,所述控制器(12)设置在支撑架上并与底座电磁铁(16)和停车电磁铁(14)均连接用于控制底座电磁铁(16)和停车电磁铁(14)通断。

2.按照权利要求1所述的镶嵌式旋转停车装置,其特征在于:所述支撑架包括前支撑板(7)和后支撑板(15),所述前支撑板(7)和后支撑板(15)的结构相同且平行相对固定在所述底座(8)的顶部用于支撑所述动力单元及转轮装置,所述转轮装置位于前支撑板(7)和后支撑板(15)之间,所述控制器(12)固定在前支撑板(7)下端的外侧壁上。

3.按照权利要求2所述的镶嵌式旋转停车装置,其特征在于:所述动力单元包括减速电机(6)、主动轴(13)、主动齿轮(17)、从动齿轮(4)和从动轴(5),所述减速电机(6)固定在前支撑板(7)的外侧壁上,所述主动轴(13)穿过前支撑板(7)且与前支撑板(7)转动连接,所述主动轴(13)远离后支撑板(15)的一端与减速电机(6)的输出轴固定连接,所述主动齿轮(17)固定安装在主动轴(13)的另一端;所述从动轴(5)分别穿过前支撑板(7)、从动齿轮(4)和后支撑板(15)且与前支撑板(7)和后支撑板(15)均转动连接,所述从动轴(5)与前支撑板(7)垂直设置,所述从动轴(5)靠近前支撑板(7)的一端与从动齿轮(4)固定连接,所述主动齿轮(17)与从动齿轮(4)相啮合,所述从动轴(5)与转轮装置固定连接用于带动转轮装置旋转。

4.按照权利要求3所述的镶嵌式旋转停车装置,其特征在于:所述转轮装置包括前转轮(3)、后转轮(1)和用于支撑停车厢的支撑轴(2),所述前转轮(3)和后转轮(1)的结构相同且均为圆形结构,所述前转轮(3)和后转轮(1)均与从动轴(5)同轴设置,所述前转轮(3)固定在从动轴(5)上靠近前支撑板(7)的一端,且所述前转轮(3)位于从动齿轮(4)的内侧,所述后转轮(1)固定在从动轴(5)上靠近后支撑板(15)的一端,且所述后转轮(1)位于后支撑板(15)的内侧;所述支撑轴(2)的数量为多个,每个所述支撑轴(2)的两端分别与前转轮(3)和后转轮(1)转动连接使得每个所述停车厢转动时其下表面始终保持水平,多个所述支撑轴(2)均与从动轴(5)平行设置,且多个所述支撑轴(2)沿前转轮(3)的周向均匀布置。

5.按照权利要求4所述的镶嵌式旋转停车装置,其特征在于:所述停车厢的数量与支撑轴(2)的数量相等,且一个所述停车厢对应一个支撑轴(2),每个所述停车厢的上端与对应的支撑轴(2)固定连接,所述停车厢位于前转轮(3)与后转轮(1)之间。

6.按照权利要求4所述的镶嵌式旋转停车装置,其特征在于:所述停车厢还包括锁车机构,所述锁车机构固定设置在支撑底板(10)的顶部用于固定停放车辆轮胎,每个所述停车厢内所述锁车机构的数量与汽车轮胎的数量相同,且一个所述锁车机构对应一个汽车轮胎,每个所述锁车机构均包括两个固定支架(19)、两个伸缩机构和两个吸盘(21),且一个固定支架(19)对应一个伸缩机构和一个吸盘(21),两个所述固定支架(19)相对平行设置,两个所述固定支架(19)的下端均与支撑底板(10)固定连接,两个所述固定支架(19)均位于支撑底板(10)的上端,每个所述固定支架(19)的上端与对应侧伸缩机构的一端固定连接,所述伸缩机构的另一端与一个所述吸盘(21)固定连接,两个所述吸盘(21)对称设置在汽车轮胎(9)的两侧面用于固定一个汽车轮胎(9)。

7.按照权利要求5所述的镶嵌式旋转停车装置,其特征在于:所述支撑底板(10)的上表面上开有用于放置汽车前轮的矩形槽(22)和用于放置汽车后轮的弧形槽(18)。

8.按照权利要求6所述的镶嵌式旋转停车装置,其特征在于:所述伸缩机构为气泵(20),每个所述气泵(20)的一端与对应侧固定支架(19)的上端固定连接,每个所述气泵(20)的输出端与一个吸盘(21)固定连接用于带动该吸盘(21)伸缩运动。

9.按照权利要求3或8所述的镶嵌式旋转停车装置,其特征在于:所述控制器(12)与减速电机(6)连接用于控制减速电机(6)的启停,所述控制器(12)与气泵(20)连接用于控制气泵(20)的通断。
