专利号: 2020227484038
申请人: 蔡雪晖
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

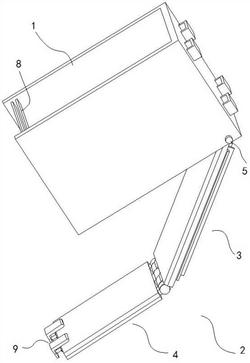

1.一种建筑施工用建筑垃圾收纳箱,其特征在于:包括侧开口的U形箱体(1)、用于封堵U形箱体(1)下侧和开口端的联动箱板(2);所述U形箱体(1)中部外侧面上下部分别固定有一对U形插槽(10);

所述联动箱板(2)包括通过合页转动连接的箱体底板(3)与箱体侧板(4);

所述箱体底板(3)端部设置的圆管(301)通过固定在U形箱体(1)拐角处下端相对侧壁的圆轴(5)与箱体底板(3)转动连接;

所述箱体底板(3)下表面固定有用于叉起的两个平行设置的槽钢(6);

所述箱体底板(3)下表面两边缘部均固定有一个限位板条(7);

所述U形箱体(1)开口端上部的相对内壁间固定有两个第一拉杆(8);

所述箱体侧板(4)上端部开设两个与箱体侧板(4)外侧面连通的矩形槽(401);所述箱体侧板(4)上端部固定有与两个第一拉杆(8)间隙插接配合的定位组件(9)。

2.根据权利要求1所述的一种建筑施工用建筑垃圾收纳箱,其特征在于,所述定位组件(9)包括两个圆柱杆(11)、分别套设在两个圆柱杆(11)上的两个弹簧(12)、分别与两个圆柱杆(11)滑动配合的压板(13);所述压板(13)通过两个螺栓固定在箱体侧板(4)上端面;所述圆柱杆(11)下端部且位于矩形槽(401)内部设有端帽(14);所述弹簧(12)设置在端帽(14)与压板(13)之间;

两个所述圆柱杆(11)上端面固定有用于驱动的横板(15);所述横板(15)相对两个第一拉杆(8)的侧面两端部分别固定一个与两个第一拉杆(8)间隙插接配合的L形插板(16)。

3.根据权利要求1所述的一种建筑施工用建筑垃圾收纳箱,其特征在于,所述U形箱体(1)开口端下部相对内壁间固定有第二拉杆。
