专利号: 2020227503912
申请人: 安徽百年基业建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

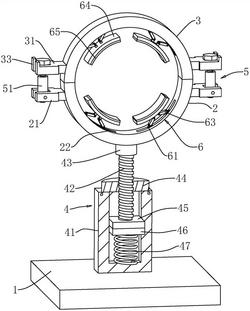

1.一种水利施工用管道防护装置,包括底座(1)、设置于底座(1)上的第一箍套(2)和与第一箍套(2)连接的第二箍套(3),其特征在于:所述第一箍套(2)和第二箍套(3)相向的一侧均设置有缓冲组件(6);所述第一箍套(2)和第二箍套(3)的内侧壁上均设置有滑槽(22);

所述缓冲组件(6)包括滑动设置于滑槽(22)内的滑块(61)和连接滑块(61)与滑槽(22)槽壁的缓冲弹簧(62);所述滑槽(22)的截面呈弧形,且滑槽(22)的圆心与第一箍套(2)和第二箍套(3)的圆心重合;所述滑块(61)沿滑槽(22)的长度方向间隔设置有两个;所述第一箍套(2)和第二箍套(3)上均设置有夹持板(64);所述滑块(61)远离滑槽(22)的一侧铰接有缓冲杆(63),缓冲杆(63)的另一端与夹持板(64)靠近滑块(61)的一侧铰接;所述夹持板(64)远离缓冲杆(63)的一侧与管道的外侧壁贴合;所述缓冲杆(63)远离滑块(61)的一端向靠近夹持板(64)中部的位置倾斜设置。

2.根据权利要求1所述的一种水利施工用管道防护装置,其特征在于:所述滑槽(22)在第一箍套(2)和第二箍套(3)的内侧壁上间隔设置有多个;所述缓冲组件(6)在第一箍套(2)上设置有两组;所述缓冲组件(6)在第二箍套(3)上设置有两组。

3.根据权利要求1所述的一种水利施工用管道防护装置,其特征在于:所述第一箍套(2)的两端均设置有第一连接块(21);所述第二箍套(3)的两端均设置有第二连接块(31);

所述第一连接块(21)上铰接有连接件(5);所述第二连接块(31)上开设有与连接件(5)插接配合的固定槽(32),固定槽(32)远离第二箍套(3)的一侧贯穿于第二连接块(31)的侧壁;所述连接件(5)包括一端铰接于第一连接块(21)上的连接套(51)、螺纹连接于连接套(51)内的螺纹柱(52)和设置于螺纹柱(52)远离第一连接块(21)一端的固定块(53);所述连接件(5)插接于固定槽(32)内后,固定块(53)的下端面与第二连接块(31)抵紧。

4.根据权利要求3所述的一种水利施工用管道防护装置,其特征在于:所述第二连接块(31)远离第一连接块(21)的一侧且位于固定槽(32)的两侧固定有限位块(33);所述固定块(53)的一侧与限位块(33)靠近第二箍套(3)的一侧抵紧。

5.根据权利要求1所述的一种水利施工用管道防护装置,其特征在于:所述底座(1)与第一箍套(2)的下表面通过减震组件(4)连接。

6.根据权利要求5所述的一种水利施工用管道防护装置,其特征在于:所述减震组件(4)包括固定于第一箍套(2)下表面的固定座(43)、设置于固定座(43)下端的活动柱(42)和设置于底座(1)上的固定套(41);所述活动柱(42)的下端面插接于固定套(41)内并与固定套(41)滑动配合;所述固定套(41)的内底壁上设置有减震弹簧(47);所述减震弹簧(47)的一端与固定套(41)内底壁固定,减震弹簧(47)的另一端与活动柱(42)的下端抵接。

7.根据权利要求6所述的一种水利施工用管道防护装置,其特征在于:所述固定套(41)的上端固定有限位环(44);所述限位环(44)的内侧壁攻有螺纹;所述活动柱(42)的上端与固定座(43)转动连接;所述活动柱(42)的周向攻有与限位环(44)螺纹配合的外螺纹。

8.根据权利要求7所述的一种水利施工用管道防护装置,其特征在于:所述活动柱(42)的下端转动连接有固定片(45);所述减震弹簧(47)的上端设置有与固定片(45)抵接的缓冲片(46)。
