专利号: 2020227662567
申请人: 马天丽
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

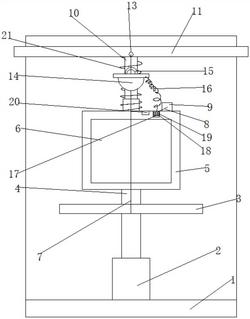

1.一种利用噪声发电的公路电子标识牌,包括底座(1)、外壳(5),其特征在于,所述底座(1)的顶部螺钉固定连接有电动推杆(2),所述电动推杆(2)的顶部螺钉固定连接有固定板(3),所述固定板(3)的顶部固定焊接有连接杆一(4),所述连接杆一(4)的顶部与外壳(5)的底部螺钉固定连接,所述外壳(5)的内侧螺钉固定连接有电子标识牌(6),所述外壳(5)的顶部螺钉固定连接有伸缩杆(10),所述伸缩杆(10)的顶部螺钉固定连接有连接板(11),所述伸缩杆(10)的外侧活动套接有弹簧(21),所述弹簧(21)的顶部和底部分别与连接板(11)的底部和外壳(5)的顶部接触,所述连接板(11)的底部到右端面之间开设有通孔一(13),所述固定板(3)和连接板(11)之间且位于外壳(5)的前方设有绳索(7),所述绳索(7)穿过固定板(3)的顶部和底部系接,所述绳索(7)远离固定板(3)的一端穿过通孔一(13)且位于外壳(5)的前方系接有固定环(15),所述固定环(15)的底部螺钉固定连接有压电陶瓷片(14),所述外壳(5)的顶部且位于伸缩杆(10)的右方螺钉固定连接有亥姆霍兹共鸣器(9),所述外壳(5)的顶部开设有切口一和切口二,所述切口一和切口二的内部分别螺钉固定连接有蓄电池(20)和单片机(17),所述压电陶瓷片(14)和亥姆霍兹共鸣器(9)的信号端口连接有信号线一(16)和信号线二(8),所述信号线一(16)远离压电陶瓷片(14)的一端和信号线二(8)远离亥姆霍兹共鸣器(9)的一端均接入单片机(17)的信号端,所述底座(1)的顶部且位于连接板(11)的后方固定连接有连接架(22),所述连接架(22)的顶部横板的底部位于连接板(11)的顶部接触。2.如权利要求1所述的一种利用噪声发电的公路电子标识牌,其特征在于:所述连接板(11)的左端面到右端面之间开设有通孔二(12),所述通孔二(12)与通孔一(13)相交。3.如权利要求1所述的一种利用噪声发电的公路电子标识牌,其特征在于:所述绳索(7)的长度与电动推杆(2)位于原始长度时固定板(3)到连接板(11)顶部之间的距离相匹配。4.如权利要求1所述的一种利用噪声发电的公路电子标识牌,其特征在于:所述信号线一(16)的形状为螺旋状。5.如权利要求1所述的一种利用噪声发电的公路电子标识牌,其特征在于:所述信号线一(16)伸长的最长状态与满足压电陶瓷片(14)位于最底部时压电陶瓷片(14)到单片机(17)之间的连接距离。6.如权利要求1所述的一种利用噪声发电的公路电子标识牌,其特征在于:所述单片机(17)的正面螺钉固定连接有换能单元(18),换能单元(18)大于两个的二极管(19),且二极管(19)与单片机(17)电连接。
