专利号: 202022772037X
申请人: 安徽百年基业建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

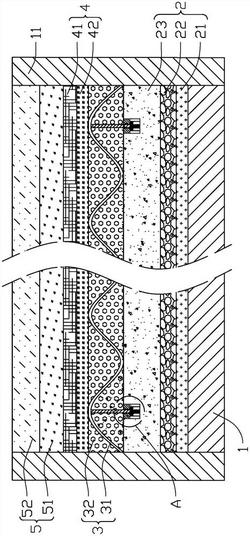

1.一种防裂沥青道路结构,其特征在于:包括由下至上依次铺设的基础层(2)、抗裂层(3)以及沥青层(5),所述抗裂层(3)包括横截面呈波浪形的应力板(31)与混合有弹性材料的填充料(32),所述应力板(31)的顶面与所述沥青层(5)的底面抵触,所述应力板(31)的底面与所述基础层(2)的顶面抵触,所述填充料(32)填充于所述应力板(31)波浪之间的间隙内。

2.根据权利要求1所述的一种防裂沥青道路结构,其特征在于:所述基础层(2)包括固定设置于路基(1)上的水泥层(23),所述水泥层(23)的顶面上开设有限位槽(231),所述应力板(31)波峰位置的内顶面上固定连接有锚杆(311),所述锚杆(311)的底端插入所述限位槽(231)内,并与所述限位槽(231)滑移配合,所述锚杆(311)的底面与所述限位槽(231)的内底面之间设置有复位弹簧(313)。

3.根据权利要求2所述的一种防裂沥青道路结构,其特征在于:所述锚杆(311)的底端固定连接有限位块(312),所述限位槽(231)内固定连接有与所述限位块(312)顶面抵触的围边(232)。

4.根据权利要求2所述的一种防裂沥青道路结构,其特征在于:所述基础层(2)还包括铺设并压实于所述路基(1)上的灰土层(21)及铺设于所述灰土层(21)上侧的碎石层(22),所述水泥层(23)设于所述碎石层(22)的顶面上。

5.根据权利要求1所述的一种防裂沥青道路结构,其特征在于:所述沥青层(5)包括混合有中粒性混凝土的沥青底层(51)与改性乳化沥青铺设而成的沥青面层(52)。

6.根据权利要求1所述的一种防裂沥青道路结构,其特征在于:所述抗裂层(3)与所述沥青层(5)之间设有过渡层(4),所述过渡层(4)包括由土工布制成的防水层(41)。

7.根据权利要求6所述的一种防裂沥青道路结构,其特征在于:所述过渡层(4)还包括设于所述抗裂层(3)顶面与所述防水层(41)底面之间的粘结层(42)。

8.根据权利要求1所述的一种防裂沥青道路结构,其特征在于:所述基础层(2)的两侧均固定设置有侧边护台(11),所述侧边护台(11)向上延伸并包覆所述抗裂层(3)及所述沥青层(5)。
