专利号: 2020227843420
申请人: 陕西腾达远创电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

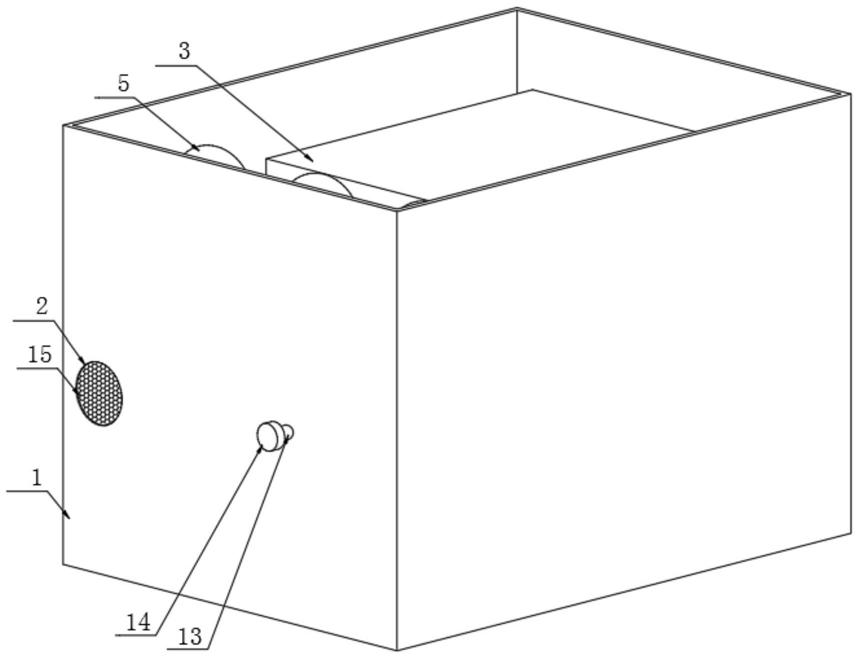

1.一种新能源客车电池仓降温组件,包括外壳(1),所述外壳(1)一侧设置有进风口(2),所述进风口(2)内部设置有滤网(15),所述外壳(1)内部设置有电池组(3),其特征在于:所述外壳(1)内部一侧设置有降温组件;

所述降温组件包括风机(4)、套管(5)、连接管(6)、出风管(7)和电机(8),所述风机(4)设置于进风口(2)一侧,所述风机(4)和连接管(6)之间设置有导风管(9),所述套管(5)设置于连接管(6)外侧,所述出风管(7)设置于连接管(6)靠近电池组(3)一端,所述出风管(7)与连接管(6)转动连接,所述出风管(7)顶端设置有贯穿的出风口(10),所述电机(8)设置于出风管(7)顶端,所述电机(8)输出端固定连接有传动轴(11),所述传动轴(11)底端与出风管(7)固定连接,所述连接管(6)和套管(5)之间设置有冷却液。

2.根据权利要求1所述的一种新能源客车电池仓降温组件,其特征在于:所述电池组(3)底端设置有支柱(12),所述支柱(12)底端与外壳(1)固定连接,所述支柱(12)顶端与电池组(3)固定连接。

3.根据权利要求1所述的一种新能源客车电池仓降温组件,其特征在于:所述套管(5)外侧设置有引流管(13),所述引流管(13)远离套管(5)的一端贯穿外壳(1)并延伸至外壳(1)外侧。

4.根据权利要求3所述的一种新能源客车电池仓降温组件,其特征在于:所述引流管(13)延伸至外壳(1)外侧的一端设置有端盖(14),所述端盖(14)与引流管(13)螺纹连接。

5.根据权利要求1所述的一种新能源客车电池仓降温组件,其特征在于:所述连接管(6)两端均贯穿套管(5)并延伸至套管(5)外侧,所述连接管(6)和套管(5)均由不锈钢材料制成。

6.根据权利要求2所述的一种新能源客车电池仓降温组件,其特征在于:所述支柱(12)的数量设置为多个,多个所述支柱(12)均匀分布于电池组(3)底部四角。

7.根据权利要求1所述的一种新能源客车电池仓降温组件,其特征在于:所述套管(5)和连接管(6)均设置为S形,所述电机(8)固定连接于电池组(3)底端。
