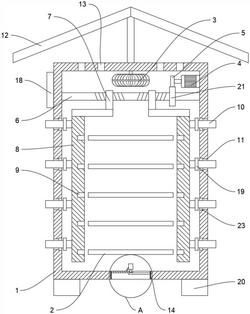

1.一种便于散热的电气控制柜,其特征在于:包括柜体(1),所述柜体(1)顶部固定连接有防雨板(12),所述柜体(1)内水平设置有若干安装板(2),所述柜体(1)内顶部设置有散热风扇(3)、一侧上部固定连接有电机(4),所述电机(4)的输出端固定连接有主动齿轮(5),所述电机(4)下方设置有转动轴(6),所述转动轴(6)水平设置且其两端分别与柜体(1)内两侧壁转动连接,所述转动轴(6)上套设有与主动齿轮(5)啮合连接的从动齿轮(21),所述转动轴(6)上沿其长度方向中点对称地螺纹连接有滑块(7)且螺纹方向相反,所述滑块(7)下方固定连接有导热板(8),两个所述导热板(8)相对一侧沿高度方向均开设有与安装板(2)一一对应的插槽(9),所述导热板(8)的两端分别与插槽(9)插合连接,所述导热板(8)另一侧固定连接有散热杆(10),所述柜体(1)两侧均开设有通孔(11),所述散热杆(10)与通孔(11)滑动连接,所述柜体(1)的顶部开设有进气孔(13)、底部开设有出气孔(14)。
2.根据权利要求1所述的一种便于散热的电气控制柜,其特征在于:所述出气孔(14)内设置有出气管(15),所述出气管(15)上端一半通过盖板(16)密封、另一半开口,所述盖板(16)上方固定连接有输出端朝下的步进电机(22),所述盖板(16)下方设置有旋板(17),所述步进电机(22)的输出端与旋板(17)固定连接,所述旋板(17)能够旋转挡住出气管(15)的上端开口,所述柜体(1)外侧设置有控制面板(18),所述控制面板(18)与步进电机(22)电连接。
3.根据权利要求1所述的一种便于散热的电气控制柜,其特征在于:所述通孔(11)位于柜体(1)内侧的外缘设置有台阶孔(23),所述散热杆(10)上设置有与台阶孔(23)大小相应的密封圈(19)。
4.根据权利要求1所述的一种便于散热的电气控制柜,其特征在于:所述柜体(1)底部设置有垫块(20),所述垫块(20)为橡胶材质。
