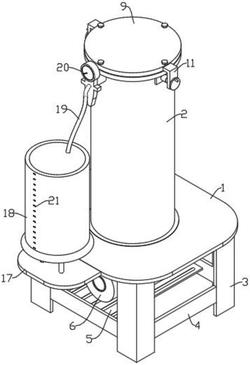

1.一种化学药液过滤机,包括底座(1),其特征在于,所述底座(1)顶部固定安装有外桶体(2),所述底座(1)底部四角落处均固定安装有支撑腿(3),相邻的所述支撑腿(3)之间设有横板(4),所述横板(4)两端分别固定连接在支撑腿(3)上,所述底座(1)底端设有支撑板(5),所述支撑板(5)两端分别固定连接在两侧的横板(4)上,所述支撑板(5)顶部固定安装有自吸泵(6),所述底座(1)底部固定安装有管道(7),所述管道(7)上端贯穿底座(1)并与外桶体(2)连通,所述管道(7)下端与自吸泵(6)的出料端连通,所述外桶体(2)内设有滤芯(8),所述滤芯(8)下端固定连接在底座(1)上,所述外桶体(2)顶端设有塞体(9),所述塞体(9)下端延伸至滤芯(8)内,所述塞体(9)下端可密封滤芯(8)上端,所述塞体(9)上螺纹连接有多个螺栓(10),所述螺栓(10)贯穿螺栓(10)并与螺纹连接在外桶体(2)上,所述外桶体(2)两侧均设有固定机构,所述固定机构包括L形板块(11),所述L形板块(11)上端固定连接在塞体(9)边侧处,所述外桶体(2)外侧固定安装有支撑块(12),所述支撑块(12)上固定安装有套管(13),所述L形板块(11)上螺纹连接有螺杆(14),所述螺杆(14)一端贯穿L形板块(11)并可以插入套管(13)内,所述螺杆(14)外端固定安装有转盘(15),所述转盘(15)上固定安装有握柄(16),所述底座(1)一侧固定安装有支撑机架(17),所述支撑机架(17)上放置有收集桶(18),所述外桶体(2)上连通有出液管(19),所述出液管(19)一端延伸至收集桶(18)内。
2.根据权利要求1所述的一种化学药液过滤机,其特征在于,所述出液管(19)上安装有流量计(20)。
3.根据权利要求1所述的一种化学药液过滤机,其特征在于,所述收集桶(18)上设有液位线(21)。
