专利号: 2020228120005
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

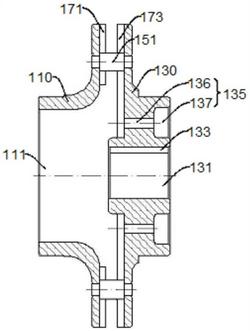

1.一种圆盘泵叶轮,其特征在于,包括前圆盘、后圆盘和叶片,所述前圆盘和所述后圆盘处于同一轴线上;所述叶片设于所述前圆盘和所述后圆盘之间,所述叶片具有倾斜段;

所述后圆盘设有第一中心孔,所述倾斜段靠近所述第一中心孔的一端与所述第一中心孔的边缘具有间隙,所述间隙形成的流道为无叶流道区,所述叶片形成的流道为有叶流道区。

2.根据权利要求1所述的圆盘泵叶轮,其特征在于,所述叶片为连续叶片,所述连续叶片设于所述前圆盘和所述后圆盘之间,且用于连接所述前圆盘和所述后圆盘;

所述连续叶片包括第一径直段和第一倾斜段,所述第一径直段与所述第一倾斜段分别沿所述前圆盘或所述后圆盘的周向间隔设置,且所述第一径直段与所述第一倾斜段在径向上间隔设置;

所述第一径直段设于所述有叶流道区靠近所述前圆盘和所述后圆盘的边缘一侧,所述第一倾斜段设于所述有叶流道区靠近所述第一中心孔的一侧;所述第一倾斜段远离所述第一中心孔的一端与所述第一径直段靠近所述第一中心孔的一端相互平行。

3.根据权利要求2所述的圆盘泵叶轮,其特征在于,所述前圆盘和所述后圆盘通过所述第一径直段焊接,和/或所述前圆盘和所述后圆盘通过所述第一倾斜段焊接。

4.根据权利要求1所述的圆盘泵叶轮,其特征在于,所述叶片为不连续叶片;所述叶片包括第一叶片和第二叶片,所述第一叶片和所述第二叶片中的至少一者具有所述倾斜段;

所述第一叶片凸设于所述前圆盘靠近所述后圆盘的一侧,所述第二叶片凸设于所述后圆盘靠近所述前圆盘的一侧;所述第一叶片的高度与所述第二叶片的高度之和与所述前圆盘和所述后圆盘之间的距离比值为0.5至0.7;所述前圆盘与所述后圆盘通过连接件连接。

5.根据权利要求4所述的圆盘泵叶轮,其特征在于,所述第一叶片包括多个第二径直段或多个第二倾斜段,多个所述第二径直段或多个所述第二倾斜段沿所述前圆盘的周向间隔设置,每个所述第二径直段的轴线与所述前圆盘的半径重合,每个所述第二倾斜段的轴线与所述前圆盘的半径形成夹角;

所述前圆盘设有第二中心孔,多个所述第二径直段或多个所述第二倾斜段靠近所述第二中心孔的一端与所述第二中心孔的边缘之间具有间隙;所述连接件设于相邻两个所述第二径直段之间或设于相邻两个所述第二倾斜段之间。

6.根据权利要求5所述的圆盘泵叶轮,其特征在于,所述第二叶片包括多个第三倾斜段,多个所述第三倾斜段沿所述后圆盘的周向间隔设置,每个所述第三倾斜段的轴线与所述后圆盘的半径形成夹角;所述第三倾斜段与所述第一中心孔之间具有间隙,所述第三倾斜段的数量与所述第二径直段或所述第二倾斜段的数量相等。

7.根据权利要求6所述的圆盘泵叶轮,其特征在于,每个所述第三倾斜段与一个所述第二径直段相对设置;

或者,每个所述第三倾斜段与一个所述第二倾斜段相对设置,所述第三倾斜段的倾斜方向与所述第二倾斜段的倾斜方向相同。

8.根据权利要求5所述的圆盘泵叶轮,其特征在于,所述第二叶片包括第三径直段和第四倾斜段,所述第三径直段与所述第四倾斜段分别沿所述后圆盘的周向间隔设置,且所述第三径直段与所述第四倾斜段在径向上间隔设置;所述第四倾斜段与所述第一中心孔之间具有间隙;

所述第三径直段靠近所述后圆盘的边缘设置,所述第四倾斜段靠近所述后圆盘的圆心设置;每个所述第三径直段的轴线与所述后圆盘的半径重合,每个所述第四倾斜段的轴线与所述后圆盘的半径形成夹角;所述第三径直段与所述第二径直段或所述第二倾斜段相对设置。

9.根据权利要求1至8中任一项所述的圆盘泵叶轮,其特征在于,所述后圆盘上设有贯通的平衡孔,所述平衡孔沿所述后圆盘的周向均匀间隔设置。

10.一种圆盘泵,其特征在于,包括蜗壳和如权利要求1至9中任一项所述的圆盘泵叶轮,所述圆盘泵叶轮设于所述蜗壳内。
