专利号: 202022813573X
申请人: 陶光富
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

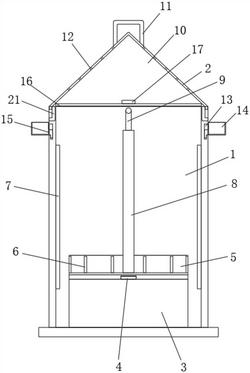

1.一种塑料制品干燥机,包括干燥设备(1),其特征在于:所述干燥设备(1)的内壁底部固定连接有顶块(3),所述顶块(3)顶部放置有放置板(5),所述放置板(5)的内壁贯穿开设有多个开口(6),所述顶块(3)的顶部一体成型有凸块(4),所述放置板(5)的底部开设有凹槽且活动套接于凸块(4)的外表面,所述干燥设备(1)的内壁且分别靠近正面与背面以及左右两侧的位置处均固定安装有单头加热管(7),所述干燥设备(1)顶部的左右两侧均沿水平纵向开设有卡槽,两个卡槽之间活动卡接有盖板(2),所述盖板(2)的顶部固定连接有第二把手(11),所述盖板(2)的顶部且分别靠近左右两侧的位置处均贯穿开设有多个通气孔(12),所述干燥设备(1)顶部的左右两侧且分别靠近相对面的位置处均贯穿开设有出水口(21)。

2.根据权利要求1所述的一种塑料制品干燥机,其特征在于:所述放置板(5)内壁底部的中部固定连接有连接板(8),所述连接板(8)的顶部固定连接有第一把手(9)。

3.根据权利要求1所述的一种塑料制品干燥机,其特征在于:所述盖板(2)的左右两侧分别向下方倾斜,所述干燥设备(1)的左右两侧且靠近顶部的位置处沿水平纵向开设有插槽(13),所述干燥设备(1)的左右两侧且靠近所开设插槽(13)的位置处均活动连接有积液盒(14),两个所述积液盒(14)的相对面且靠近底部的位置处均一体成型有卡接块(15),所述卡接块(15)活动卡接于插槽(13)的内部,两个所述积液盒(14)的相对面分别与干燥设备(1)的左右两侧相互贴合。

4.根据权利要求3所述的一种塑料制品干燥机,其特征在于:所述卡接块(15)位于插槽(13)的内部,所述卡接块(15)的顶部通过插槽(13)与干燥设备(1)之间预留有空间。

5.根据权利要求1所述的一种塑料制品干燥机,其特征在于:所述盖板(2)的底部且分别靠近正面与背面的位置处均固定连接有金属板(10),两个所述金属板(10)的相对面且靠近底部的位置处均开设有通槽,两个该通槽的内部分别活动插接有插接板(16),两个所述插接板(16)相互远离的一侧分别突出至两个金属板(10)相互远离的一侧,两个所述插接板(16)接触后的水平纵向直径大小大于盖板(2)的水平纵向直径。

6.根据权利要求5所述的一种塑料制品干燥机,其特征在于:两个所述插接板(16)的顶部且靠近相互远离的一侧均固定连接有第二凸板(18),两个所述第二凸板(18)的相对面均固定连接有磁铁块(20),两个所述第二凸板(18)相互远离的一侧均固定连接有第三把手(19)。

7.根据权利要求5所述的一种塑料制品干燥机,其特征在于:两个所述插接板(16)的顶部且靠近相对面的位置处均固定连接有第一凸板(17)。
