专利号: 2020228152788
申请人: 杨观金
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

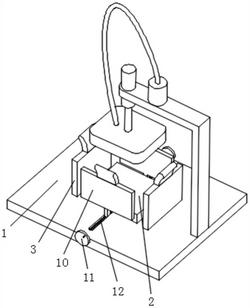

1.一种坚果类食品加工用的食品箱折叠装置,包括底板(1),其特征在于:所述底板(1)的顶侧固定安装有底部垫板(2),所述底部垫板(2)内设置有滑动腔,所述底板(1)的顶侧设置有两个夹板一(3),两个所述夹板一(3)之间设置有位于所述滑动腔内的调节机构一,所述底板(1)的顶侧开设有工形槽,所述底板(1)的顶侧设置有两个夹板二(10),两个所述夹板二(10)之间设置有位于所述工形槽的调节机构二,所述底板(1)的顶侧固定安装有支撑架(13),所述支撑架(13)的底侧安装有吸附部件。

2.根据权利要求1所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述调节机构一包括两个齿条(4)、齿柱(5)和蜗杆(7),两个所述齿条(4)分别滑动安装在所述滑动腔的两侧内壁上,两个所述齿条(4)的一端分别与两个所述夹板一(3)相互靠近的一侧固定连接,所述齿柱(5)转动安装在所述滑动腔的底侧内壁上,所述蜗杆(7)转动安装在所述滑动腔的一侧内壁上,所述齿柱(5)分别与两个所述齿条(4)和所述蜗杆(7)相啮合。

3.根据权利要求2所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述蜗杆(7)的一侧固定安装有转轴(6),所述转轴(6)的一端延伸至底部垫板(2)外并固定安装有调节盘一(8)。

4.根据权利要求1所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述调节机构二包括两个滑动柱(9)、双螺纹丝杆(12)和调节盘二(11),所述双螺纹丝杆(12)上的两个螺纹反向设置,两个所述滑动柱(9)均滑动安装在所述工形槽内,所述双螺纹丝杆(12)转动安装在所述工形槽的一侧内壁上,所述双螺纹丝杆(12)的一端螺纹贯穿两个所述滑动柱(9)并延伸至所述底板(1)外,所述调节盘二(11)固定安装在所述双螺纹丝杆(12)的一端。

5.根据权利要求1所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述支撑架(13)的顶侧开设有圆孔,所述圆孔内固定套接有气动撑杆(14),所述气动撑杆(14)的底端固定安装有压盘(15)。

6.根据权利要求1所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述吸附部件包括抽气泵(17)、软管(16)和多个吸附孔,所述抽气泵(17)固定安装在所述支撑架(13)的顶侧,多个所述吸附孔均开设在压盘(15)的底侧,所述软管(16)的两端分别与所述抽气泵(17)的顶侧和所述压盘(15)的顶侧固定连接,所述软管(16)与多个所述吸附孔和所述抽气泵(17)均相连通。

7.根据权利要求1所述的一种坚果类食品加工用的食品箱折叠装置,其特征在于:所述夹板一(3)和夹板二(10)的顶侧均固定安装有导引板(18)。
