专利号: 2020228190648
申请人: 无锡世鼎建筑机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

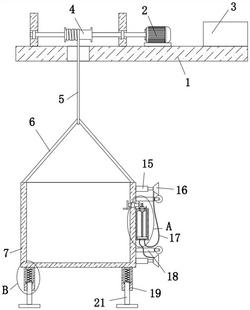

1.一种建筑用稳定型电动吊篮,包括吊板(1),其特征在于,所述吊板(1)的顶侧固定安装有电机(2)和配重块(3),电机(2)的输出轴上固定套设有绳盘(4),绳盘(4)的外侧绕设并固定有钢丝绳(5)的一端,钢丝绳(5)的另一端固定安装有四个连接杆(6)的顶端,四个连接杆(6)的顶端相互固定连接,四个连接杆(6)的底端固定安装有同一个吊篮(7),吊篮(7)的右侧固定安装有筒体(8),筒体(8)的顶部转动安装有螺纹套(9),吊篮(7)的右侧转动安装有转轴(10),转轴(10)的右端与螺纹套(9)的外侧均固定安装有锥形齿轮(11),两个锥形齿轮(11)相啮合,螺纹套(9)的内侧螺纹连接有螺纹杆(12),筒体(8)内滑动密封连接有活塞板(13),螺纹杆(12)的底端固定安装在活塞板(13)的顶侧,活塞板(13)的顶侧固定安装有导杆(14),吊篮(7)的右侧四角均固定安装有电动推杆(15),电动推杆(15)的输出轴上固定安装有吸盘(16),四个吸盘(16)上均连通有吸管(17)的一端,四个吸管(17)的另一端均与筒体(8)的底部相连通,吊篮(7)的右侧固定安装有的四个支撑杆(18),四个支撑杆(18)为两两对称设置,四个支撑杆(18)的右端均转动安装有滚轮,吊篮(7)的底部四角均固定安装有底座(19),底座(19)的底侧开设有凹槽(20),凹槽(20)内滑动安装有支腿(21),支腿(21)的顶端固定安装有弹簧(23)的底端,弹簧(23)的顶端固定安装在凹槽(20)的顶侧内壁上。

2.根据权利要求1所述的一种建筑用稳定型电动吊篮,其特征在于,所述吊板(1)的顶侧固定安装有两个支撑板,电机(2)的输出轴转动安装在两个支撑板上。

3.根据权利要求1所述的一种建筑用稳定型电动吊篮,其特征在于,所述吊板(1)的顶侧开设有通孔,钢丝绳(5)贯穿通孔且不与通孔的内壁相接触。

4.根据权利要求1所述的一种建筑用稳定型电动吊篮,其特征在于,所述转轴(10)的左端延伸至吊篮(7)内并固定安装有转盘,转盘上固定安装有转把。

5.根据权利要求1所述的一种建筑用稳定型电动吊篮,其特征在于,所述筒体(8)的顶部开设有滑孔,导杆(14)滑动安装在滑孔内。

6.根据权利要求1所述的一种建筑用稳定型电动吊篮,其特征在于,所述凹槽(20)的两侧内壁上均开设有滑槽,支腿(21)的两侧均固定安装有限位块(22),限位块(22)滑动安装在相对应的滑槽内。
