专利号: 2020228604874
申请人: 苏州康智特铝合金升降机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

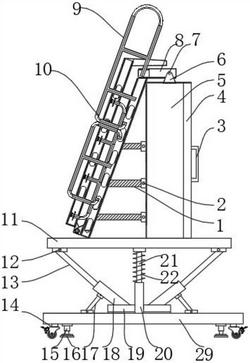

1.一种具有攀爬阶梯的铝合金升降机,包括承载底座(29),其特征在于,所述承载底座(29)的上端两侧均安装有液压缸组件(18),液压缸组件(18)的上端通过液压支撑杆(13)连接有升降台(11),承载底座(29)和升降台(11)之间安装有缓冲支撑柱(20),缓冲支撑柱(20)的上端安装有伸缩柱(21),伸缩柱(21)的表面包裹有弹簧组件(22),所述承载底座(29)的上端安装有维修箱体(5),维修箱体(5)的侧面安装有爬梯主体(10),所述爬梯主体(10)的侧面通过支撑杆(1)与维修箱体(5)相固定,支撑杆(1)与维修箱体(5)的连接处安装有铰接固定块(2),所述爬梯主体(10)的顶端安装有固定架(8),固定架(8)与维修箱体(5)的顶部表面通过焊接一体成型。

2.根据权利要求1所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述承载底座(29)的底部分别安装有万向轮(14)和固定吸盘(16),万向轮(14)和固定吸盘(16)均设置有四个,所述万向轮(14)的上端通过铰接架与承载底座(29)下表面相连接,固定吸盘(16)的上端通过顶压气缸组件(15)与承载底座(29)下表面相连接,顶压气缸组件(15)与承载底座(29)为冲压一体成型结构。

3.根据权利要求1所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述液压缸组件(18)的底端通过缓冲垫块(19)与承载底座(29)相固定,液压缸组件(18)的侧表面通过辅助支架(17)与承载底座(29)相固定,液压支撑杆(13)与升降台(11)的铰接处安装有紧固块(12)。

4.根据权利要求1所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述维修箱体(5)与升降台(11)表面通过冲压一体成型,维修箱体(5)的前端通过铰链与密封箱门(4)活动连接,密封箱门(4)的前端表面设置有箱门把手(3)。

5.根据权利要求1所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述固定架(8)的两端通过固定螺栓(7)与三角支撑板(6)相固定,三角支撑板(6)的底部通过焊接与维修箱体(5)的顶端表面相固定。

6.根据权利要求1所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述爬梯主体(10)的表面安装有踏板(24),踏板(24)的表面设置有防滑垫(25),爬梯主体(10)的侧表面安装有防护框架(27)。

7.根据权利要求6所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述防护框架(27)的侧面安装有固定槽管(23),防护框架(27)的两侧安装有扶把手(9),爬梯主体(10)的底部安装有支撑垫脚(28)。

8.根据权利要求6所述的一种具有攀爬阶梯的铝合金升降机,其特征在于:所述踏板(24)的两端安装有延伸板(26),延伸板(26)的表面设置有固定槽孔,延伸板(26)通过固定槽管(23)穿过固定槽孔与防护框架(27)相连接。
