专利号: 2020228735847
申请人: 西安源瑞矿山机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-05-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

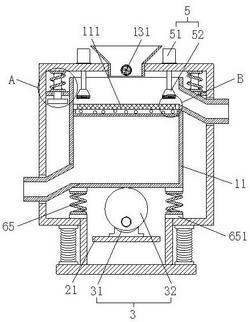

1.一种矿石开采筛选用的柱状震动筛,包括筛选筒(1),其特征在于,所述筛选筒(1)的内侧设有振动仓(11),所述振动仓(11)的下方设有振动机构(3),且所述振动仓(11)的内壁上水平安装有筛网(111),所述振动仓(11)的外侧沿圆周均布有多个弹性组件(6),每个所述弹性组件(6)均包括定位杆(61)和第二弹簧(65),所述第二弹簧(65)的上下端通过安装板(651)分别与振动仓(11)底部和筛选筒(1)内底板相连,且所述定位杆(61)固定于筛选筒(1)顶板的底部,所述定位杆(61)的外壁上由上到下依次套设有第一弹簧(63)和滑板(62),所述第一弹簧(63)的上下端分别与筛选筒(1)和滑板(62)相连,所述滑板(62)与定位杆(61)滑动连接,所述滑板(62)的一端与振动仓(11)的外壁相连,且所述筛网(111)的上方设有防堵机构(5),所述防堵机构(5)包括两个伸缩缸(51),两个所述伸缩缸(51)均固定于筛选筒(1)的顶部并呈对称设置,每个所述伸缩缸(51)的活塞杆均贯穿筛选筒(1)延伸至其内侧安装有防堵块(52),且所述筛网(111)的下方对称安装有矩形盒(7),每个所述矩形盒(7)的开口端均固定于筛网(111)安装框的底部,每个所述矩形盒(7)的内侧均设有多个弹力球(71)。

2.根据权利要求1所述的一种矿石开采筛选用的柱状震动筛,其特征在于,所述筛选筒(1)的下方安装有底座(2),所述底座(2)与筛选筒(1)相连通,所述底座(2)的内壁上水平安装有支撑板(21),且所述振动机构(3)包括驱动电机(31),所述驱动电机(31)固定于支撑板(21)的顶部,所述驱动电机(31)的输出轴连接有偏心轮(32),所述偏心轮(32)的顶部与振动仓(11)相接触但不固定。

3.根据权利要求2所述的一种矿石开采筛选用的柱状震动筛,其特征在于,所述筛选筒(1)的顶部安装有进料口(12),所述进料口(12)的一侧安装有抽尘管道(13),所述抽尘管道(13)的出风口贯穿筛选筒(1)延伸至其外侧连接有集尘滤袋(4),且所述抽尘管道(13)的内壁上安装有抽尘风机(131)。

4.根据权利要求3所述的一种矿石开采筛选用的柱状震动筛,其特征在于,所述底座(2)底板的顶部沿圆周均布有多个弹簧减震器(22)。

5.根据权利要求1所述的一种矿石开采筛选用的柱状震动筛,其特征在于,每个所述防堵块(52)的底部均安装有橡胶板(53)。

6.根据权利要求1所述的一种矿石开采筛选用的柱状震动筛,其特征在于,每个所述定位杆(61)的底端均安装有限位柱(64)。

7.根据权利要求1所述的一种矿石开采筛选用的柱状震动筛,其特征在于,所述振动仓(11)为柱状结构,所述振动仓(11)的两侧分别安装有第一出料口(14)和第二出料口(15),所述第一出料口(14)和第二出料口(15)远离振动仓(11)的一端均贯穿筛选筒(1)延伸至其外侧,所述第一出料口(14)位于第二出料口(15)的上方。
