专利号: 2020228882742
申请人: 周敏
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

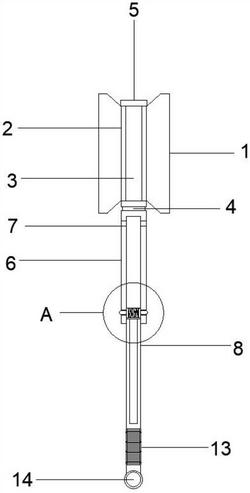

1.一种环保清洁用室内蜘蛛网清理装置,其特征在于:包括清理毛刷(1),所述清理毛刷(1)下部活动安装有外杆(6),所述外杆(6)内部活动安装有内杆(8),所述内杆(8)外表面下侧设置有防滑握把(13),所述内杆(8)末端固定安装有环形扣(14),所述清理毛刷(1)外部活动安装有清洗收纳盒(15),所述清洗收纳盒(15)内部活动安装有旋转顶板(17)。

2.根据权利要求1所述的一种环保清洁用室内蜘蛛网清理装置,其特征在于:所述清理毛刷(1)内部中心设置有内置槽(2),所述内置槽(2)内部活动安装有滚动滑轴(3),所述滚动滑轴(3)下表面固定安装有活动连接轴(4),所述滚动滑轴(3)顶端固定安装有连接板(5)。

3.根据权利要求1所述的一种环保清洁用室内蜘蛛网清理装置,其特征在于:所述外杆(6)上下贯穿外表面开设有固定孔(7),所述外杆(6)顶端固定安装有活动连接轴(4),所述内杆(8)外表面贴合外杆(6)内表面安装,所述内杆(8)内部对应固定孔(7)位置活动安装有限位抵块(12)。

4.根据权利要求3所述的一种环保清洁用室内蜘蛛网清理装置,其特征在于:所述内杆(8)内表面上部固定安装有限位板(9),所述限位板(9)上表面固定安装有中隔板(10),所述中隔板(10)左右两侧对称固定安装有定位弹簧(11)一端,所述定位弹簧(11)另一端固定安装在限位抵块(12)外表面。

5.根据权利要求1所述的一种环保清洁用室内蜘蛛网清理装置,其特征在于:所述清洗收纳盒(15)内部下表面固定安装有复位弹簧(16),所述旋转顶板(17)上侧中部设置有安装槽(18),所述安装槽(18)内部固定安装有活动滑轴(19),所述活动滑轴(19)顶端固定安装有固定抵块(20),所述旋转顶板(17)两端对称安装左右定位板(21),所述定位板(21)活动安装在环形滑道螺栓(22)外表面。

6.根据权利要求5所述的一种环保清洁用室内蜘蛛网清理装置,其特征在于:所述清洗收纳盒(15)内部左右两侧对称开设有固定卡槽(23),所述固定卡槽(23)内部活动安装有抽拉柱(24),所述抽拉柱(24)末端活动安装有清扫环(25),所述清洗收纳盒(15)内部下方贯穿活动安装有定位螺栓(26)。
