专利号: 2020228931058
申请人: 天津壬东环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

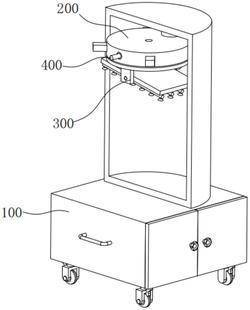

1.一种喷淋塔用多角度喷淋装置,其特征在于,包括安装组件(100),所述安装组件(100)包括安装箱(110)和塔体(120),所述安装箱(110)固定安装于所述塔体(120)上;

旋转组件(200),所述旋转组件(200)包括安装桶(210)、连接杆(220)、第一电机(230)、第一齿轮(240)、第二齿轮(250)、第一转轴(260)和旋转盘(270),所述安装桶(210)通过连接杆(220)固定安装于所述塔体(120)的内部,所述第一电机(230)固定安装于所述安装桶(210)的外侧,所述第一齿轮(240)固定安装于所述第一电机(230)的输出轴,所述第二齿轮(250)传动连接于所述第一齿轮(240)的一侧,所述第一转轴(260)固定安装于所述第二齿轮(250),所述第一转轴(260)与所述安装桶(210)转动连接,所述旋转盘(270)固定安装于所述第一转轴(260)的一端端部,所述旋转盘(270)设置在所述安装桶(210)的外侧;

喷淋组件(300),所述喷淋组件(300)包括第一支撑板(310)、第二电机(320)、安装架(330)、第二转轴(340)、第二支撑板(350)、水管(360)和喷头(370),所述第一支撑板(310)固定安装于所述旋转盘(270)的一侧,所述第二电机(320)固定安装于所述第一支撑板(310),所述安装架(330)的一侧固定安装于所述第二电机(320)的输出轴,另一侧固定安装于所述第二转轴(340),所述第二转轴(340)与所述第二支撑板(350)转动连接,所述水管(360)固定安装于所述安装架(330),所述喷头(370)均匀分布在所述水管(360)上。

2.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,还包括锁止组件(400),所述锁止组件(400)包括驱动件(410)、锁止块(420)和安装座(430),所述驱动件(410)固定安装于所述安装桶(210)的外侧,所述锁止块(420)固定安装于所述驱动件(410),所述锁止块(420)的一侧设置有齿牙(421),所述齿牙(421)能够与所述第二齿轮(250)咬合,所述锁止块(420)滑动安装于所述安装座(430),所述安装座(430)固定安装于所述安装桶(210)的内部一侧。

3.根据权利要求2所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述锁止块(420)的两侧均固定有滑块(422),所述安装座(430)的内部两侧均开设有滑槽(431),所述滑块(422)容置于所述滑槽(431),并能够沿所述滑槽(431)滑动。

4.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述第一齿轮(240)和所述第二齿轮(250)的齿轮比为1:4。

5.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述安装桶(210)的顶端活动安装有钢珠(211),所述钢珠(211)与所述旋转盘(270)抵触。

6.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述安装箱(110)的开口处铰接有箱门(111)。

7.根据权利要求6所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述箱门(111)上固定有拉手(1111)。

8.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述安装箱(110)的内部固定有隔板(112),所述隔板(112)把所述安装箱(110)分成多个空间。

9.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述安装箱(110)的外侧两端均固定有扶手架(113)。

10.根据权利要求1所述的一种喷淋塔用多角度喷淋装置,其特征在于,所述安装箱(110)的底端四角位置均固定有自锁万向轮(114)。
