专利号: 2020229023765
申请人: 镇江金业工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

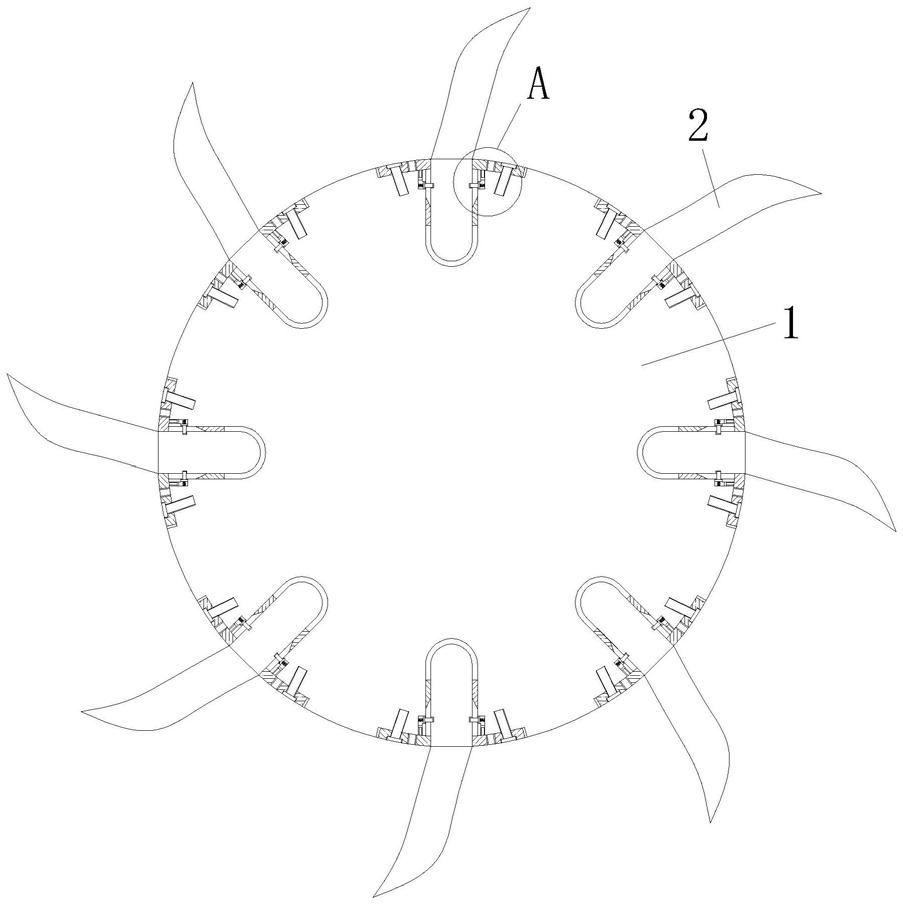

1.应用于极高硬度玻璃钻的组合刀片,包括固定头(1)和加工刀片(2),其特征在于:所述固定头(1)的外壁开设有与加工刀片(2)对应的固定槽(3),所述加工刀片(2)的端部安装有插接在固定槽(3)内部的加固板(4);

所述加固板(4)的左右两侧均安装有固定板(5),所述固定头(1)的外壁开设有与固定板(5)对应的卡槽(6),所述固定板(5)卡接在卡槽(6)的内部,所述卡槽(6)的内部安装有限位块(8),所述固定板(5)上开设有与限位块(8)对应的限位孔(7),所述限位块(8)插接在限位孔(7)内;

所述卡槽(6)内开设有螺纹槽(9),所述固定板(5)的端部设置有与螺纹槽(9)对应的加固螺栓(10),所述加固螺栓(10)的端部螺纹连接在螺纹槽(9)内。

2.根据权利要求1所述的应用于极高硬度玻璃钻的组合刀片,其特征在于:所述固定槽(3)的内壁安装有与加固板(4)的侧壁相抵的加固垫(11),且加固垫(11)靠近加工刀片(2)的一端开设有斜面。

3.根据权利要求1所述的应用于极高硬度玻璃钻的组合刀片,其特征在于:所述固定槽(3)的左右两侧壁顶部均开设有L型孔(12),所述L型孔(12)的内部滑动连接有水平活塞(13)和竖直活塞(15),所述水平活塞(13)远离竖直活塞(15)的一面固定连接有推动杆(14),所述推动杆(14)远离水平活塞(13)的一端与固定板(5)相抵,所述竖直活塞(15)远离水平活塞(13)的一面固定连接有插杆(16),所述插杆(16)远离竖直活塞(15)的一端与加固板(4)插接。

4.根据权利要求3所述的应用于极高硬度玻璃钻的组合刀片,其特征在于:所述竖直活塞(15)靠近水平活塞(13)的一面固定连接有复位弹簧(17),所述复位弹簧(17)远离竖直活塞(15)的一端与L型孔(12)的内壁固定连接。

5.根据权利要求3所述的应用于极高硬度玻璃钻的组合刀片,其特征在于:所述加固板(4)的外壁开设有与插杆(16)对应的插槽(18),所述插杆(16)的端部插接在插槽(18)的内部。

6.根据权利要求1所述的应用于极高硬度玻璃钻的组合刀片,其特征在于:所述固定板(5)的形状设置为弧形,且固定板(5)的外壁的弧度与固定头(1)的外壁弧度相同。
