专利号: 2020229060020
申请人: 天津盛欣荣自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

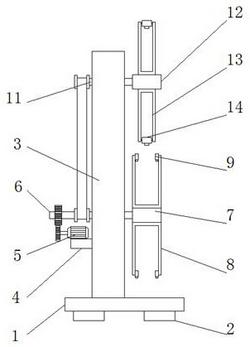

1.一种将工件上升至高处输送轨道的分离装置,包括底板(1),其特征在于,所述底板(1)的底部四角均固定连接有支撑块(2),且底板(1)的顶部固定连接有支撑板(3),所述支撑板(3)的一侧外壁焊接有固定块(4),且固定块(4)的顶部固定安装有伺服电机(5),所述伺服电机(5)的上方设置有与支撑板(3)转动连接的第一转动机构,且第一转动机构包括第一转轴(6),所述第一转轴(6)远离伺服电机(5)的一端套接有第一连接管(7),且第一连接管(7)的外壁固定连接有等距离分布的第一U型杆(8),所述第一U型杆(8)远离第一连接管(7)的两侧内壁均转动连接有连接块(9),且连接块(9)的底部均固定连接有第一配重块(10),所述支撑板(3)靠近顶部的一侧外壁转动连接有第二转动机构,且第二转动机构包括第二转轴(11),所述第二转轴(11)的一端套接有第二连接管(12),且第二连接管(12)的外壁固定连接有等距离分布的第二U型杆(13),所述第二U型杆(13)远离第二连接管(12)的两侧内壁均转动连接有L型板(14),且L型板(14)的底部均固定连接有第二配重块(15),所述支撑板(3)的一侧设置有低输送轨道(16),且低输送轨道(16)靠近支撑板(3)的一端固定连接有橡胶挡片(17),所述低输送轨道(16)的上方设置有高输送轨道(18),且高输送轨道(18)靠近支撑板(3)的一端固定连接有固定板(19),所述低输送轨道(16)的两侧外壁与高输送轨道(18)的两侧外壁均固定连接有挡板(20)。

2.根据权利要求1所述的一种将工件上升至高处输送轨道的分离装置,其特征在于,所述伺服电机(5)的输出轴与第一转轴(6)的一端均套接有齿轮,且两个齿轮相互啮合。

3.根据权利要求1所述的一种将工件上升至高处输送轨道的分离装置,其特征在于,所述支撑板(3)的一侧外壁两端均开设有通孔,且两个通孔分别与第一转轴(6)和第二转轴(11)转动连接。

4.根据权利要求1所述的一种将工件上升至高处输送轨道的分离装置,其特征在于,所述连接块(9)的顶部均开设有开口。

5.根据权利要求1所述的一种将工件上升至高处输送轨道的分离装置,其特征在于,所述第一转轴(6)的一端与第二转轴(11)的一端均套接有皮带轮,且两个皮带轮通过皮带传动连接。

6.根据权利要求1所述的一种将工件上升至高处输送轨道的分离装置,其特征在于,所述伺服电机(5)通过导线连接有位于支撑板(3)一侧外壁上的开关,且开关通过导线连接有外部电源。
