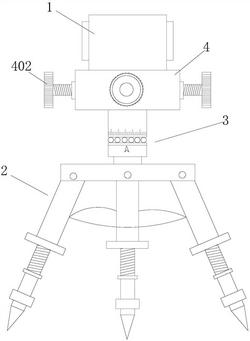

1.一种通信工程勘察用测绘装置，其特征在于：包括测绘仪(1)、安装调节架(2)、转动连接杆(3)和安装座(4)，所述安装调节架(2)通过转动连接杆(3)固定于所述安装座(4)，所述测绘仪(1)安装在安装座(4)上，所述安装调节架(2)包括支撑板(201)和可调节伸缩支撑杆(202)，所述支撑板(201)的下部铰接有呈三角分布的可调节伸缩支撑杆(202)，相邻两根所述可调节伸缩支撑杆(202)之间连接有钢丝绳(203)，所述可调节伸缩支撑杆(202)包括固定筒(204)、螺纹杆(205)和螺纹调节旋钮(206)，所述螺纹杆(205)的上部插入固定筒(204)内，所述螺纹调节旋钮(206)螺纹连接于所述螺纹杆(205)，所述螺纹杆(205)的下端连接有尖端杆(207)。

2.如权利要求1所述的一种通信工程勘察用测绘装置，其特征在于：所述转动连接杆(3)包括上轴(301)、端面轴承(303)和下轴(302)，所述上轴(301)通过端面轴承(303)固定于所述下轴(302)。

3.如权利要求2所述的一种通信工程勘察用测绘装置，其特征在于：所述上轴(301)的圆周面设置有圆周角度刻度尺(304)，所述下轴的圆周部设置有标线头(305)。

4.如权利要求3所述的一种通信工程勘察用测绘装置，其特征在于：所述安装座(4)设置有槽孔(401)，所述槽孔(401)的四角边设置有旋钮锁紧柄(402)。

5.如权利要求4所述的一种通信工程勘察用测绘装置，其特征在于：所述尖端杆(207)设置有限位挡环(208)。
