1.建筑保温板安装连接组件，其特征在于，包括：支撑件，设于保温板外立面上且位于钢筋网片内侧面上，所述支撑件上设有通孔，所述支撑件上设有用于卡接钢筋网片上的一组十字交叉单元的锁紧体；

旋拧套筒，穿过所述通孔并用于向保温板内钻进并穿透保温板，所述旋拧套筒置于保温板内后呈水平状布置；以及连接件，沿所述旋拧套筒轴向穿过所述旋拧套筒，定义所述连接件上穿过所述旋拧套筒的一端为内端、另一端为外端，所述内端用于与墙体上钢筋笼连接、所述外端露出所述旋拧套筒并连接在所述支撑件上，所述连接件用于限位所述旋拧套筒至保温板内部并卡紧钢筋网片，还用于限位所述支撑件置于保温板外立面上和限位钢筋网片至所述支撑件上，保温板通过所述连接件和所述支撑件被固定在墙体上。

2.如权利要求1所述的建筑保温板安装连接组件，其特征在于，还包括：钻杆，所述旋拧套筒向保温板内钻进时，所述钻杆用于插入至所述旋拧套筒内部，且一端用于与钻具连接，所述钻杆用于驱动所述旋拧套筒旋转并钻进，所述旋拧套筒置于保温板内部后，使所述钻杆从所述旋拧套筒内抽出，并使连接件插接至所述旋拧套筒内部并限位所述支撑件。

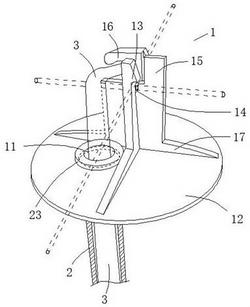

3.如权利要求1所述的建筑保温板安装连接组件，其特征在于，所述支撑件包括：底座，为板状，所述通孔设于所述底座上；

锁紧部，为两个且并排设置，固设于所述底座上端，用于卡紧钢筋网片上的一组十字交叉单元中的横向或纵向钢丝，纵向或横向钢丝位于两个所述锁紧部之间；

卡紧部，固设于所述底座上端且位于靠近所述锁紧部的侧部，用于卡紧钢筋网片上的一组十字交叉单元中的纵向或横向钢丝，所述锁紧部与所述底座之间距离大于所述卡紧部与所述底座之间距离；

阻挡部，固设于所述底座上端且相对设于所述锁紧部的一侧，一组十字交叉单元中的横向或纵向钢丝被所述锁紧部卡紧后，所述阻挡部用于阻挡横向或纵向钢丝移动，所述锁紧部、所述卡紧部和所述阻挡部共同组成所述锁紧体；以及限位部，设于所述锁紧部的背面并与所述锁紧部为一体式结构构件，所述限位部用于卡紧所述连接件，所述连接件卡紧钢筋网片上的一组十字交叉单元中的纵向或横向钢丝时，在所述旋拧套筒内旋转所述连接件，所述连接件置于所述限位部内。

4.如权利要求2所述的建筑保温板安装连接组件，其特征在于，所述钻杆上靠近所述旋拧套筒内端的端部侧面与所述旋拧套筒的内端侧面对齐设置，所述钻杆包括：杆体，用于插接至所述旋拧套筒内部，靠近所述旋拧套筒外端的一端设有用于连接钻具的连接部；以及拨动部，固设于所述杆体圆周上，所述杆体置于所述旋拧套筒内部后，所述拨动部用于与所述旋拧套筒外端连接，并驱动所述旋拧套筒旋转。

5.如权利要求4所述的建筑保温板安装连接组件，其特征在于，所述旋拧套筒包括：套筒部，呈锥柱型，为中空且两端均开口，外壁上沿轴向设有呈螺旋状的钻进结构，所述套筒部上靠近所述旋拧套筒内端的一端的外径较小，所述套筒部上靠近所述旋拧套筒外端的一端的外径较大；

环锯部，设于所述套筒部的内侧端，包括沿所述套筒部的圆周方向设有的多个锯齿，所述旋拧套筒向保温板内钻进时，所述环锯部用于锯切保温板；以及卡接部，呈环状，固定套接在所述套筒部的外端圆周上，所述卡接部的沿轴向内侧面与所述套筒部的内端侧面平齐，所述卡接部用于与所述拨动部连接。

6.如权利要求5所述的建筑保温板安装连接组件，其特征在于，所述拨动部呈卡爪型结构且与所述杆体同轴设置。

7.如权利要求3所述的建筑保温板安装连接组件，其特征在于，所述旋拧套筒为注塑加工而成的注塑件，所述连接件为呈L型的钢筋，靠近L型的一端用于卡紧在所述限位部内并与所述限位部内侧面抵接。

8.如权利要求6所述的建筑保温板安装连接组件，其特征在于，所述卡接部的外圆周上均设有多个卡槽，所述拨动部可卡接在多个所述卡槽内，并可拨动所述旋拧套筒旋转。

9.如权利要求1所述的建筑保温板安装连接组件，其特征在于，所述旋拧套筒的长度大于保温板的厚度。
