专利号: 2020229372766
申请人: 江苏万里鹏机械安装服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

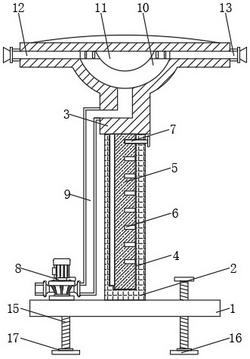

1.一种建筑楼顶施工防暑喷淋装置,包括底座(1),其特征在于:所述底座(1)顶部的中间位置处设置有固定杆(2),所述固定杆(2)顶部的上方设置有喷淋主体(3),所述固定杆(2)内部的中间位置处设置有活动槽(4),所述喷淋主体(3)底部的中间位置处设置有贯穿至活动槽(4)内部的活动杆(5),所述活动杆(5)的外侧设置有贯穿至活动杆(5)内部的固定孔(6),所述固定杆(2)外侧的顶部设置有贯穿至固定孔(6)内部的固定栓(7),所述底座(1)顶部的一侧安装有水泵(8),所述水泵(8)的一端连接有贯穿至喷淋主体(3)内部的输水管(9),所述喷淋主体(3)内部的中间位置处设置有水仓(10),所述水仓(10)内部顶端的中间位置处设置有固定块(11),所述水仓(10)的内部设置有多组贯穿至喷淋主体(3)外侧的出水管(12),所述出水管(12)的一端设置有多组喷雾头(13),所述底座(1)内部的外侧设置有多组调节孔(14),所述调节孔(14)的内部设置有调节杆(15),所述调节杆(15)的底部设置有支撑块(16),所述支撑块(16)顶部的中间位置处设置有轴承(17)。

2.根据权利要求1所述的一种建筑楼顶施工防暑喷淋装置,其特征在于:所述固定杆(2)与底座(1)焊接连接,所述活动杆(5)与喷淋主体(3)焊接连接,所述喷淋主体(3)通过活动杆(5)和活动槽(4)与固定杆(2)活动连接,所述活动槽(4)的外侧设置有限位槽,所述活动杆(5)的外侧设置有贯穿至限位槽内部的限位块。

3.根据权利要求1所述的一种建筑楼顶施工防暑喷淋装置,其特征在于:所述固定栓(7)的外侧设置有外螺纹,所述固定杆(2)顶部的外侧设置有与固定栓(7)相匹配的螺纹孔,所述固定栓(7)通过螺纹孔与固定杆(2)螺纹连接,所述固定栓(7)通过固定孔(6)与活动杆(5)可拆卸连接,所述活动杆(5)通过固定孔(6)和固定栓(7)与固定杆(2)固定连接。

4.根据权利要求1所述的一种建筑楼顶施工防暑喷淋装置,其特征在于:所述底座(1)顶部位于水泵(8)的位置处设置有固定座,所述水泵(8)通过固定座与底座(1)固定连接,所述输水管(9)与水泵(8)焊接连接,所述输水管(9)远离所述水泵(8)的一端贯穿至水仓(10)内部,所述固定块(11)与水仓(10)焊接连接。

5.根据权利要求1所述的一种建筑楼顶施工防暑喷淋装置,其特征在于:所述出水管(12)与喷淋主体(3)焊接连接,所述喷雾头(13)通过出水管(12)与喷淋主体(3)固定连接,所述支撑块(16)的顶部设置有安装孔,所述轴承(17)通过安装孔与支撑块(16)固定连接,且调节杆(15)贯穿至轴承(17)内部,所述支撑块(16)通过轴承(17)与调节杆(15)转动连接。

6.根据权利要求1所述的一种建筑楼顶施工防暑喷淋装置,其特征在于:所述调节杆(15)的外侧设置有外螺纹,所述调节孔(14)的内侧设置有与调节杆(15)相匹配的内螺纹,所述调节杆(15)通过调节孔(14)与底座(1)螺纹连接,所述调节杆(15)的顶部设置有转动块。
