专利号: 2020229386114
申请人: 李凤连
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

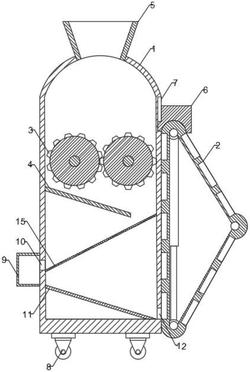

1.一种稀土石块压碎装置,包括箱体(1)、位于箱体(1)上端的进料漏斗(5)和位于箱体(1)侧面的第一出料口(12),其特征在于,所述箱体(1)内设置有粉碎辊(3),所述第一出料口(12)外侧设置有传送装置(2),所述传送装置(2)与粉碎辊(3)固定连接,所述箱体(1)侧面开设有与传送装置(2)对应的第一滑槽(13)和第二滑槽(14);

所述传送装置(2)包括电机(201)、第一传送辊(203)、第二传送辊(211)和第三传送辊(210),所述电机(201)输出端与粉碎辊(3)固定连接,所述电机(201)输出端套设有皮带(202),所述皮带(202)另一端套设在第一传送辊(203)上,所述第一传送辊(203)、第二传送辊(211)和第三传送辊(210)上套设有传送带(205),所述传送带(205)外侧面开设有多个凹槽(207),所述第一传送辊(203)上转动连接有第一固定块(204),所述固定块(204)与箱体(1)侧面滑动连接,所述第三传送辊(210)上套设有第二固定块(209),所述第二固定块(209)与箱体(1)侧壁固定连接,所述第一固定块(204)与第二固定块(209)之间设置有第一液压柱(208),所述第二传送辊(211)上转动连接有第三固定块(206),所述第三固定块(206)上固定连接有第二液压柱(212),所述第二液压柱(212)另一端与箱体(1)侧面滑动连接。

2.根据权利要求1所述的一种稀土石块压碎装置,其特征在于,所述箱体(1)内设置有第一导流板(11),所述第一导流板(11)下端位于第一出料口(12)。

3.根据权利要求1所述的一种稀土石块压碎装置,其特征在于,所述箱体(1)侧面开设有安装槽(7),所述安装槽(7)内滑动连接有与传送装置(2)对应的滑块(6)。

4.根据权利要求1所述的一种稀土石块压碎装置,其特征在于,所述箱体(1)侧面开设有第二出料口(10),所述第二出料口(10)外侧设置有大颗粒收集箱(9)。

5.根据权利要求1所述的一种稀土石块压碎装置,其特征在于,所述箱体(1)内设置有第二导流板(4),所述第二导流板(4)下方设置有过滤网(15),所述过滤网(15)下端位于第二出料口(10)下方。

6.根据权利要求1所述的一种稀土石块压碎装置,其特征在于,所述箱体(1)下端设置有万向轮(8)。
