专利号: 2020229839222
申请人: 成都金斯特节能门窗有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

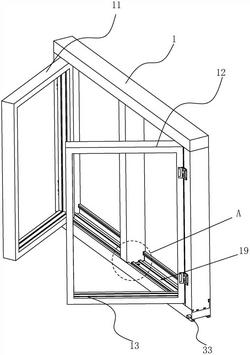

1.一种高密封性铝合金门窗,包括窗框(1),所述窗框(1)上转动设置有第一窗扇(11)和第二窗扇(12),所述窗框(1)的中部还设置有中挺(2),所述第一窗扇(11)和第二窗扇(12)相互靠近的一侧均与中挺(2)抵接,其特征在于:所述中挺(2)与窗框(1)的连接处固定设置有垫片(14),所述垫片(14)的一面与中挺(2)抵接,所述垫片(14)的另一面与窗框(1)抵接。

2.根据权利要求1所述的一种高密封性铝合金门窗,其特征在于:所述垫片(14)与中挺(2)和窗框(1)之间通过密封胶连接。

3.根据权利要求1所述的一种高密封性铝合金门窗,其特征在于:所述窗框(1)上设置有多个定位条(15),所述中挺(2)上开设有多个与定位条(15)间隙配合的定位槽(21)。

4.根据权利要求3所述的一种高密封性铝合金门窗,其特征在于:所述窗框(1)靠近室内的一面上设置有用于阻挡水流入室内的第一挡板(16),所述窗框(1)靠近室外的一面上设置有第二挡板(17),所述第一挡板(16)和第二挡板(17)构成用于安装中挺(2)的安装槽(19)。

5.根据权利要求4所述的一种高密封性铝合金门窗,其特征在于:所述窗框(1)内开设有空腔(3),所述窗框(1)上且位于中挺(2)的两侧均开设有漏水孔(18),所述空腔(3)靠近室外一侧的侧壁且位于窗框(1)上开设有出水孔(31)。

6.根据权利要求5所述的一种高密封性铝合金门窗,其特征在于:所述空腔(3)内设置有斜板(32),所述斜板(32)靠近出水孔(31)一端的高度低于远离出水孔(31)一端的高度。

7.根据权利要求5所述的一种高密封性铝合金门窗,其特征在于:所述出水孔(31)处连通设置有出水管(33)。

8.根据权利要求1所述的一种高密封性铝合金门窗,其特征在于:所述第一窗扇(11)和第二窗扇(12)上均安装有玻璃窗(13),所述玻璃窗(13)由两层玻璃构成。
