专利号: 2020230015859
申请人: 常德嘉腾电镀有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

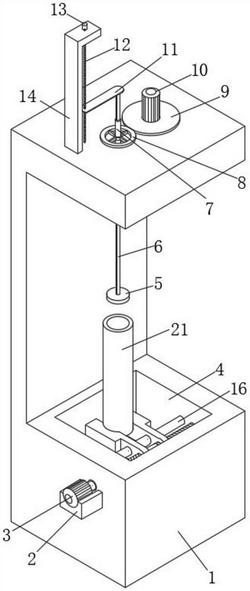

1.一种输送缸内壁电镀后打磨装置,包括主体(1)、打磨机构和夹持机构,其特征在于:所述主体(1)的外壁一侧设置有机架(2),所述主体(1)的内部设置有收集槽(4);

其中,所述打磨机构包括有位于主体(1)的顶端的支撑架(14),所述支撑架(14)的顶端设置有三号电机(13),所述三号电机(13)的输出端设置有移动丝杆(12),所述移动丝杆(12)的外壁设置有移动板(11),所述移动板(11)的内部设置有圆槽(19),所述移动板(11)的底端位于圆槽(19)的一侧设置有连接杆(6),所述连接杆(6)的底端设置有打磨轮(5),所述连接杆(6)的外壁位于主体(1)的顶端设置有连杆套筒(7),所述连杆套筒(7)的外壁设置有从动齿轮(8),所述主体(1)的顶端位于从动齿轮(8)的一侧设置有主动齿轮(9),所述主动齿轮(9)的顶端设置有二号电机(10);

其中,所述夹持机构包括有位于机架(2)顶端的一号电机(3),所述一号电机(3)的输出端设置有双向丝杆(15),所述双向丝杆(15)的外壁设置有第一卡钳(17),所述双向丝杆(15)的外壁位于第一卡钳(17)的一侧设置有第二卡钳(18),所述第一卡钳(17)和第二卡钳(18)的内部位于双向丝杆(15)的一侧设置有限位轴(16),所述第一卡钳(17)和第二卡钳(18)的顶端一侧对称设置有夹持槽(20),两个所述夹持槽(20)的内部设置有输送缸(21)。

2.根据权利要求1所述的一种输送缸内壁电镀后打磨装置,其特征在于:所述限位轴(16)的两端与收集槽(4)的两端内壁固定连接,所述双向丝杆(15)的两端与收集槽(4)的两端内壁通过轴承转动连接,所述第一卡钳(17)和第二卡钳(18)通过滑槽与限位轴(16)的外壁契合连接。

3.根据权利要求1所述的一种输送缸内壁电镀后打磨装置,其特征在于:所述圆槽(19)的内壁设置有与移动丝杆(12)外壁啮合的螺纹,所述移动丝杆(12)的底端与主体(1)的顶端通过轴承转动连接。

4.根据权利要求1所述的一种输送缸内壁电镀后打磨装置,其特征在于:所述二号电机(10)的输出端通过联轴器和转轴与主动齿轮(9)转动连接,所述主动齿轮(9)的外壁与从动齿轮(8)的外壁啮合连接。

5.根据权利要求1所述的一种输送缸内壁电镀后打磨装置,其特征在于:所述连接杆(6)的顶端通过轴承与移动板(11)转动连接,所述连接杆(6)的两侧外壁设置有限位块。

6.根据权利要求1所述的一种输送缸内壁电镀后打磨装置,其特征在于:所述连接杆(6)的外壁与连杆套筒(7)的内壁契合连接,所述连杆套筒(7)的外壁与主体(1)的连接处通过轴承转动连接。
